Fluid Audio FX80

Fluid Audio FX80: koaxialer Studiomonitor mit 20 cm

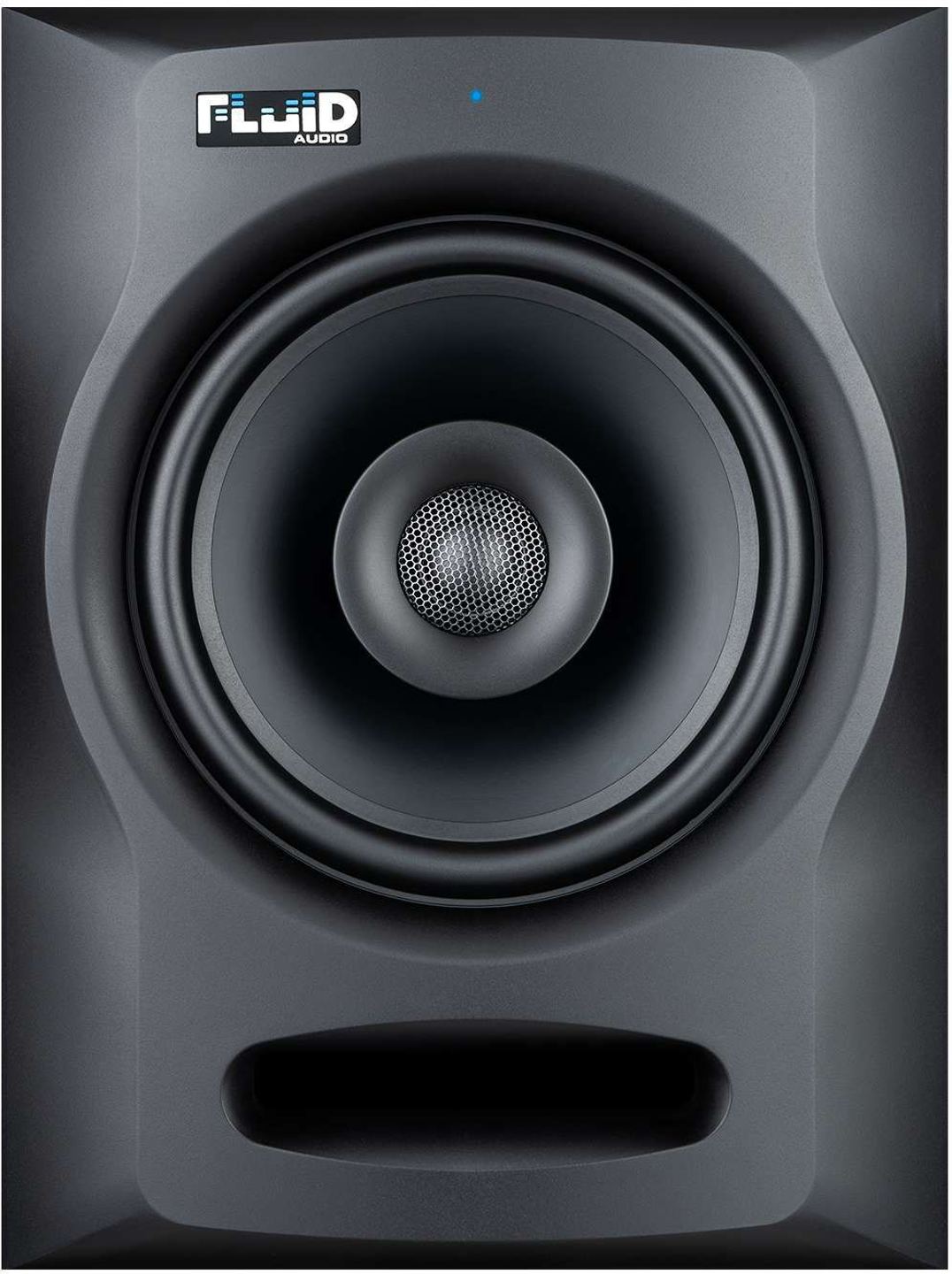

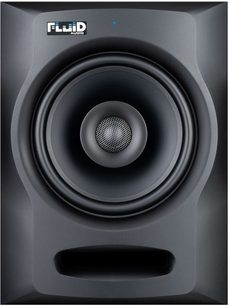

Bei den meisten Studiolautsprechern sind Hochtöner und Tieftöner übereinander angeordnet, und das Stereobild verschiebt sich schon bei einer leichten Kopfbewegung. Hier teilen sich beide Schallwandler dieselbe Achse, wobei der Hochtöner in der Mitte einer 20-cm-Membran sitzt, damit der gesamte Schall von einem einzigen Punkt ausgeht. Diese in dieser Preisklasse seltene Anordnung eignet sich sowohl für das Abmischen im Heimstudio als auch für das Hören im Nahfeld auf einem Schreibtisch.

Ein Hochtöner vor dem Tieftöner

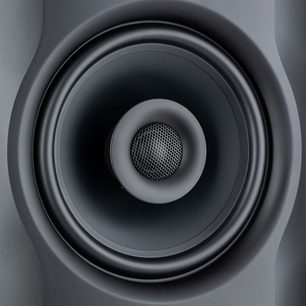

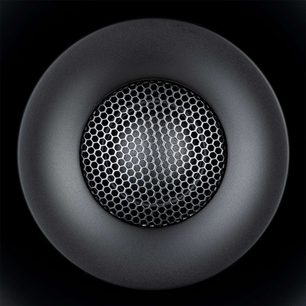

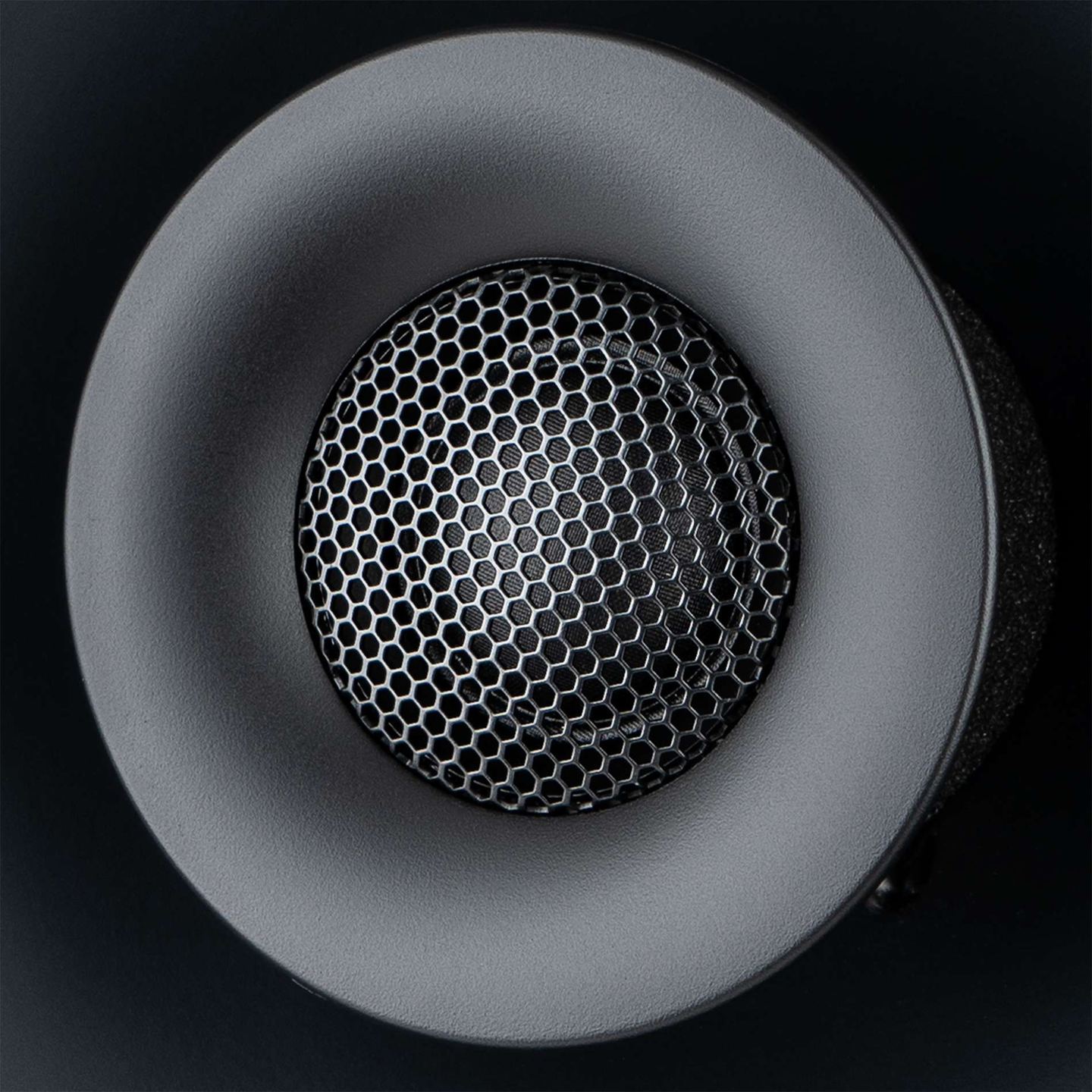

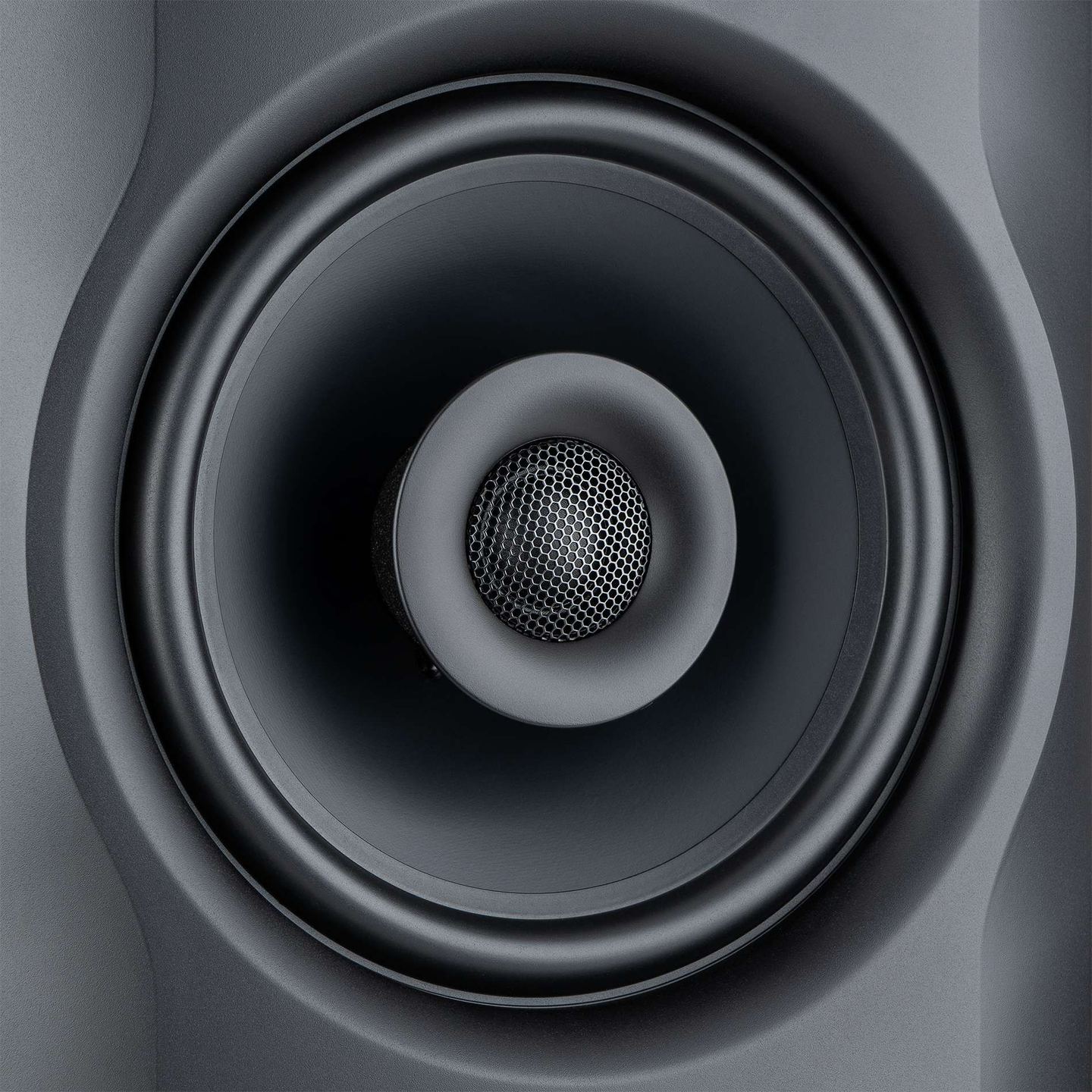

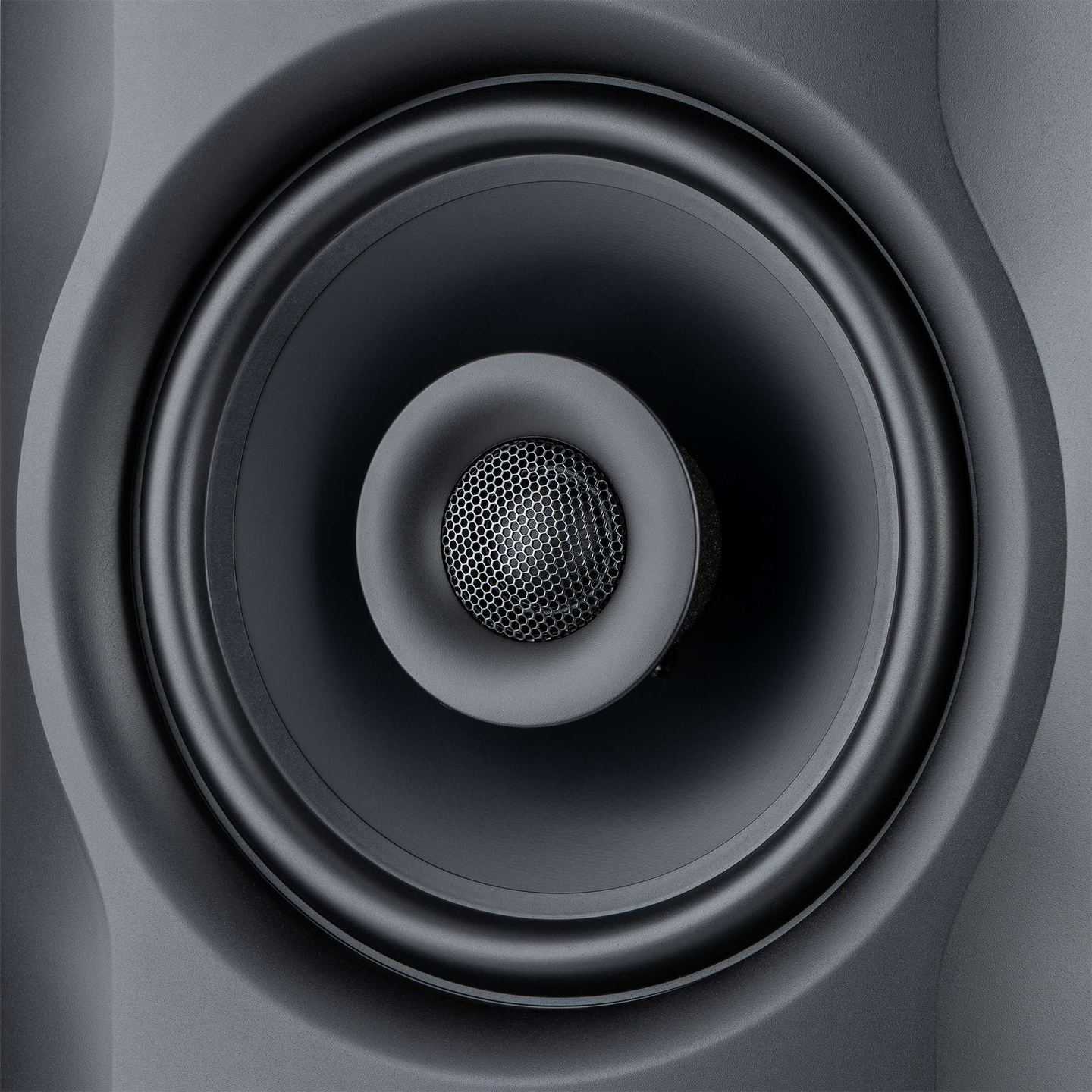

Das koaxiale Prinzip besteht darin, den Hochtöner, eine 30-mm-Kalotte aus Naturseide, auf einem vor dem Tiefmitteltöner befestigten Stab zu montieren. Dessen Konus aus Papierverbundmaterial ist mit einer hitzebeständigen Schwingspule und einer gedämpften Gummisicke ausgestattet. Beide Schallwandler strahlen vom selben akustischen Zentrum aus ab, sodass ihre Schallwellen im Übergangsbereich um 2,4 kHz gleichzeitig am Ohr ankommen. Die Phase bleibt kohärent, die Position der Instrumente im Stereobild ist stabil, und die Klangfarbe verändert sich kaum, wenn sich der Hörer vom zentralen Hörplatz entfernt. Ein Gitter schützt die vor der Membran freiliegende Kalotte.

Diese Symmetrie ermöglicht eine stehende oder liegende Aufstellung, ohne die Wiedergabe zu verändern, was bei einem Lautsprecher mit übereinander angeordneten Schallwandlern nicht möglich ist. Liegend lässt sich die FX80 leichter unter einem Computerbildschirm oder auf einem niedrigen Regal unterbringen.

Zwei Verstärker und eine digitale Frequenzweiche

Die Elektronik arbeitet mit Bi-Amping: Ein Verstärker mit 60 W versorgt den Tieftöner, ein zweiter mit 50 W den Hochtöner, insgesamt also 110 W. Jeder Schallwandler erhält nur den für ihn bestimmten Teil des Signals und arbeitet dadurch effizienter. Beide Verstärker arbeiten in Klasse D, einer Technologie, die wenig Wärme erzeugt und weniger Strom verbraucht als eine herkömmliche Verstärkung. Die Aufteilung zwischen Tief- und Hochton übernimmt ein digitaler Signalprozessor (DSP), der konstanter arbeitet als eine Frequenzweiche mit passiven Bauteilen: Zwei Lautsprecher eines Paares verhalten sich identisch, eine Voraussetzung für die korrekte Beurteilung einer Mischung.

Der Frequenzgang reicht von 35 Hz bis 22 kHz, und der maximale Schalldruckpegel erreicht 110 dB in einem Meter Entfernung. Damit lässt sich in einem mittelgroßen Raum mit hoher Lautstärke arbeiten, ohne dass es zu Übersteuerungen kommt. Mehrere Schutzfunktionen sichern den Betrieb ab: Ausgangsstrombegrenzung, Überhitzungsschutz, Filterung von Funkstörungen, Unterdrückung von Knackgeräuschen beim Ein- und Ausschalten sowie ein Subsonic-Filter, der unhörbare Frequenzen unterhalb der unteren Grenze des Lautsprechers ausfiltert, die ihn unnötig belasten würden.

Einstellungen zur Anpassung an den Raum

Nur wenige Heimstudios verfügen über eine sorgfältige akustische Behandlung. Die FX80 bietet rückseitige Schalter zum Ausgleich von Raummängeln, ergänzt durch eine direkt auf die Rückwand gedruckte Anleitung. Die Höhenregelung hebt den oberen Frequenzbereich an oder senkt ihn ab, was in einem durch Vorhänge oder Absorber stark bedämpften oder umgekehrt zu halligen Raum nützlich ist. Die Mittenregelung wirkt um 1,5 kHz und reicht von -2 bis +1 dB. Die Einstellung für den akustischen Raum (Nähekompensation) reduziert den Bassüberschuss, der entsteht, wenn ein Lautsprecher nahe an einer Wand oder in einer Ecke aufgestellt wird. Eine Bassabsenkung bei 60, 80 oder 100 Hz mit einer Flankensteilheit von 12 dB pro Oktave erleichtert die Anbindung eines Subwoofers.

Die Bassreflexöffnung, die den Wirkungsgrad im Tieftonbereich erhöht, ist als Schlitz in der Front ausgeführt. Durch ihre Position an der Vorderseite leitet sie die Bassenergie zum Hörer und ermöglicht eine wandnahe Aufstellung, die bei einer rückseitigen Öffnung problematisch ist. Die LED an der Front zeigt den Status des Lautsprechers an (ein, aus, Bereitschaft) und dient als Orientierungspunkt, um den Hochtöner auf Ohrhöhe auszurichten.

Gehäuse, Anschlüsse und Installation

Das vinylbeschichtete MDF-Gehäuse übernimmt die für die FX-Serie typische schlüssellochförmige Front. Seine abgerundeten Kanten reduzieren die Beugung, jene störenden Reflexionen, die an scharfen Gehäusekanten entstehen und die Präzision der Abbildung beeinträchtigen. Mit 34 cm Höhe und 7,9 kg Gewicht lässt sich die FX80 weiterhin auf einem tiefen Schreibtisch oder auf speziellen Ständern aufstellen.

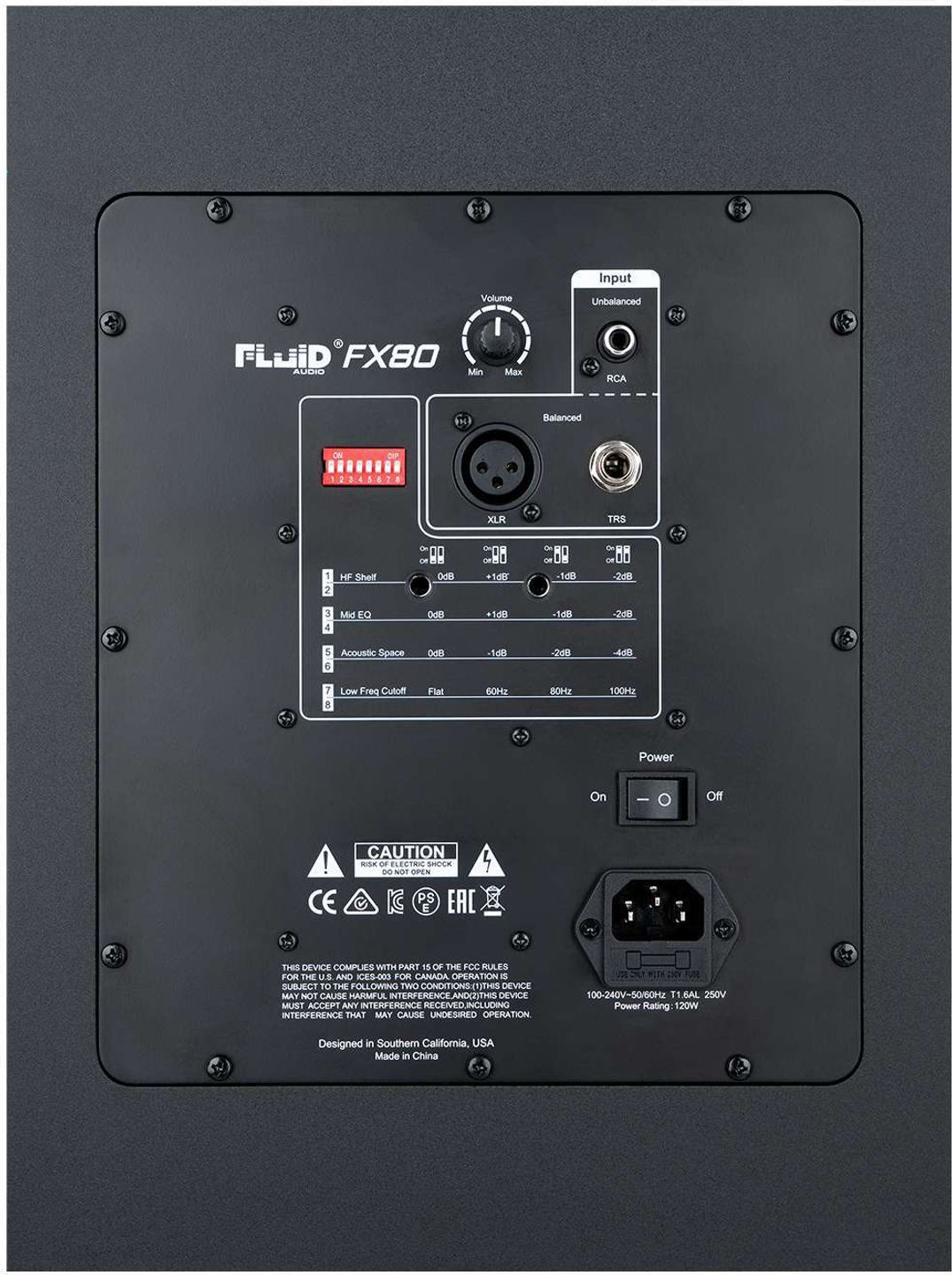

Auf der Rückseite nehmen drei Eingänge die meisten Quellen auf: ein symmetrischer XLR- und ein symmetrischer 6,35-mm-Klinkeneingang für eine Soundkarte oder ein Mischpult sowie ein unsymmetrischer RCA-Eingang für ein Gerät aus dem Consumer-Bereich. Eine symmetrische Verbindung überträgt das Signal über drei Leiter und unterdrückt Störungen, die entlang des Kabels eingefangen werden, ein Vorteil bei langen Kabelwegen. Ein Lautstärkeregler ergänzt die Rückwand. M6-Gewindeeinsätze auf der Rückseite nehmen eine kompatible Wandhalterung oder Deckenhalterung auf, eine Lösung für die seitlichen, hinteren oder Höhenkanäle einer Dolby Atmos-Mischanlage.

Technische Daten

Lautsprecher

• Tieftöner: 20 cm, Verbundmaterial
• Hochtöner: 25 mm Kalotte
• Gehäuse: Mitteldichte Faserplatte (MDF)

Verstärkung

• Leistung: 140 W Klasse D
  • Tieftöner: 60 W
  • Hochtöner: 50 W
• Einstellung des Tieftonpegels
• Einstellung des Hochtonpegels
• Automatischer Standby-Modus

Anschlüsse

• Eingänge:
  • Symmetrisch XLR
  • Unsymmetrisch 6,35 mm Klinke
  • Unsymmetrisch RCA
• Ausgänge:
  • Symmetrisch XLR
  • Unsymmetrisch 6,35 mm Klinke

Abmessungen und Gewicht

• Abmessungen (H × B × T): 340 × 254 × 295 mm
• Gewicht: 7,5 kg
