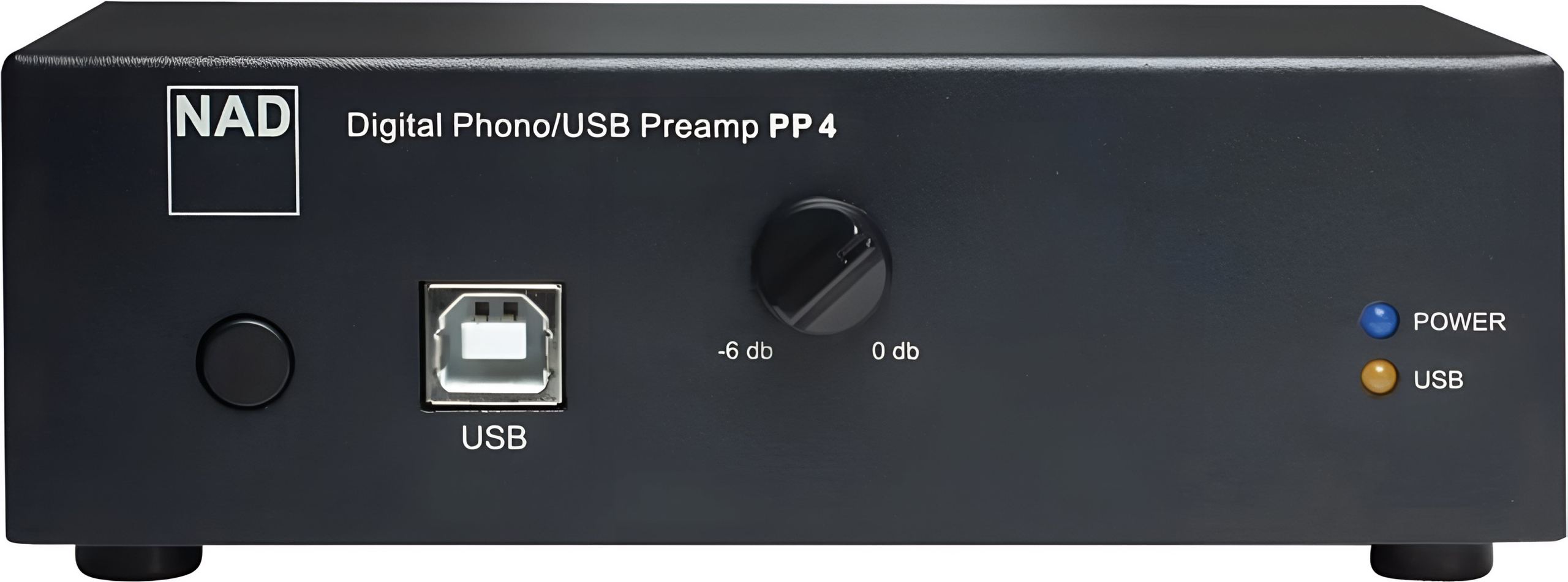

NAD PP4

Der NAD PP4 ist ein digitaler Phono-Vorverstärker, der eine optimierte analoge Schaltung mit digitaler Wandlung kombiniert. Er wurde entwickelt, um den Anschluss von Plattenspielern an moderne Audiosysteme zu ermöglichen und dabei eine angemessene Verstärkung und Wandlung des Phono-Signals sicherzustellen.

Eine ausgeklügelte Schaltung im minimalistischen Format

Der PP4 setzt auf eine elektronische Architektur, die die Signalqualität ohne Schnickschnack in den Vordergrund stellt. Sein kompaktes Gehäuse mit 135 mm Breite, nur 49 mm Höhe und 72 mm Tiefe verbirgt eine ausgefeilte Elektronik. Das Graphitgehäuse, das kaum 500 Gramm wiegt, beherbergt eine Schaltung, die diskrete Transistoren und sorgfältig ausgewählte Operationsverstärker für ihre Audioeigenschaften kombiniert.

Die Eingangsstufe für Moving-Coil-Tonabnehmer (MC) verwendet vier Transistoren in Differenzschaltung, die speziell für die besonders niedrigen Impedanzen dieser Tonabnehmer optimiert wurden. Dieser diskrete Transistorabschnitt speist anschließend eine RIAA-Stufe auf Basis von Operationsverstärkern, bei der Metallfilmwiderstände und Folienkondensatoren für Präzision im gesamten Audiospektrum sorgen. Das externe 24-Volt-Netzteil, das gegenüber den 15 Volt der Vorgängergeneration erhöht wurde, verbessert die Übersteuerungsreserven und die musikalische Dynamik.

Ein integrierter Subsonic-Filter dämpft Störfrequenzen mit bemerkenswerter Effizienz: -14 dB bei 5 Hz und -3 dB bei 10 Hz. Diese technische Eigenschaft, die bei Einstiegs-Vorverstärkern oft vernachlässigt wird, schützt Ihre Verstärker und Lautsprecher vor niederfrequenten Schwingungen, die durch Plattenunebenheiten oder mechanische Vibrationen des Plattenspielers entstehen.

Anpassung an Tonabnehmer: durchdachte Vielseitigkeit

Der PP4 nimmt sowohl Moving-Magnet- (MM) als auch Moving-Coil-Tonabnehmer (MC) gleichermaßen problemlos auf, dank separater und optimierter Eingangsschaltungen. Für MM-Tonabnehmer entspricht der Eingangswiderstand von 47 kΩ in Verbindung mit einer Kapazität von 200 pF dem Industriestandard und gewährleistet Kompatibilität mit nahezu allen Tonabnehmern auf dem Markt. Die Verstärkung von 35 dB und die Empfindlichkeit von 5 mV für 200 mV Ausgangsspannung entsprechen den typischen Anforderungen dieser Wandler.

MC-Tonabnehmer profitieren von einer besonderen Behandlung mit einem Eingangswiderstand von 100 kΩ und 180 pF, einer hohen Verstärkung von 58 dB und einer bemerkenswerten Empfindlichkeit von 0,38 mV. Diese technischen Werte zeigen, dass der PP4 in der Lage ist, das empfindliche Signal hochwertiger MC-Tonabnehmer, die für ihren niedrigen Ausgangspegel, aber ihre überlegene Auflösung bekannt sind, optimal zu verstärken.

Die Präzision der RIAA-Kurve, die zwischen 50 Hz und 20 kHz bei ±0,3 dB gehalten wird, zeugt von der Sorgfalt, die der originalgetreuen Wiedergabe der Aufnahme gewidmet wurde. Diese Genauigkeit bei der Anwendung der Entzerrungskurve stellt sicher, dass die Bässe ihre natürliche Fülle zurückerhalten und die Höhen ihr Gleichgewicht bewahren – genau wie bei der Schallplattenpressung vorgesehen.

Digitaler USB-Phonovorverstärker

• Integrierter Subsonic-Filter
• Hochwertige Analog-Digital-Wandlung
• VinylStudio Lite-Software inklusive

Messwerte

• Eingangsimpedanz
  • 47 kΩ + 200 pF (MM)
  • 100 kΩ + 180 pF (MC)
• Verstärkung:
  • 35 dB (MM)
  • 58 dB (MC)
• Eingangsempfindlichkeit für 200 mV Ausgang
  • 5 mV (MM)
  • 0,38 mV (MC)
• Klirrfaktor < 0,03 % (20 Hz - 20 kHz)
• Signal-Rausch-Verhältnis
  • 76 dB (MM)
  • 78 dB (MC)
• Subsonic-Filter
  • • 14 dB (5 Hz)
  • • 3 dB (10 Hz)
• Dynamikbereich
  • 89 dB (MM)
  • 86 dB (MC)
• RIAA-Kurvengenauigkeit ±0,3 dB
• Abtastung über USB PCM 48 kHz/16 Bit
• Abtastrate 48 kHz

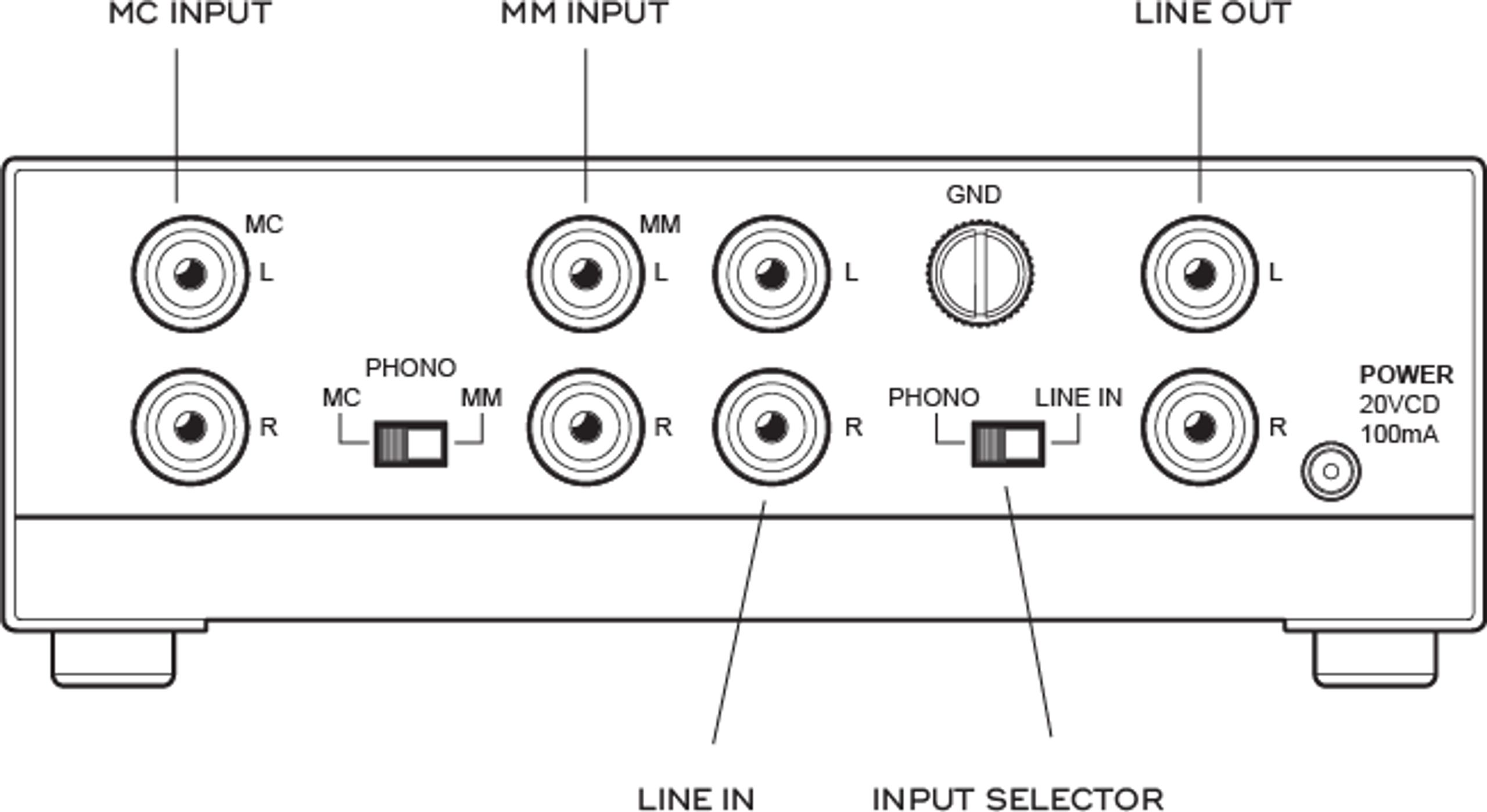

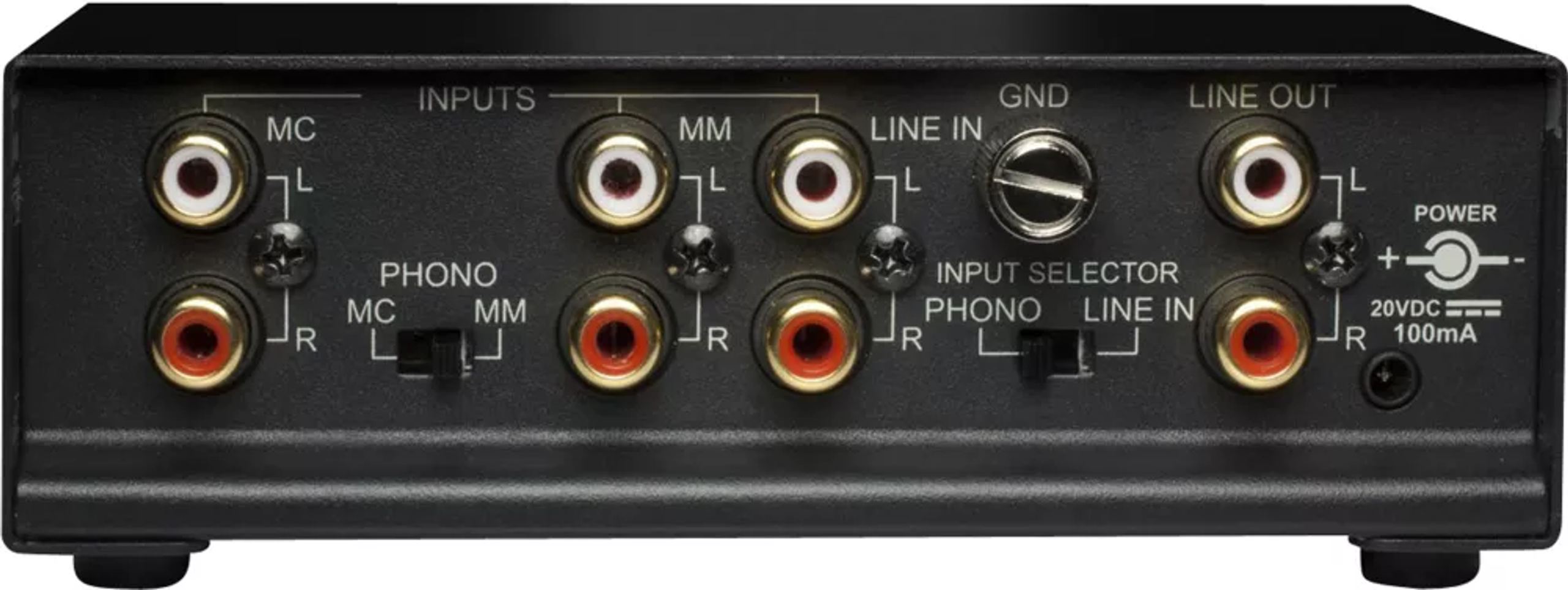

Anschlüsse

• MM- und MC-Eingänge
• Stereo Audioeingang
• Eingangswähler
• Stereo Audioausgang
• USB-Anschluss und Plug’n’Play-Installation

Allgemein

• Externes 24V Netzteil
• Abmessungen (B x H x T): 135 x 49 x 72 mm
• Gewicht: 500 g
