GigaWatt Pack PF-1e mit PowerSync PLUS 1,5m

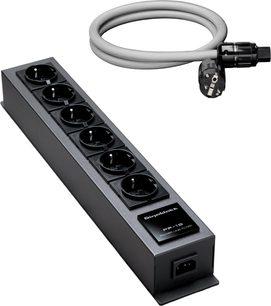

Das Pack PF-1e kombiniert eine sechsfache Netzleiste mit einem Netzkabel aus der PowerSync-Serie in einer sofort einsatzbereiten Konfiguration. Das Set übernimmt die Filter- und Schutzprinzipien der höherpreisigen Modelle der Marke und bietet dabei einen Kompromiss zwischen Leistung und Zugänglichkeit.

Eine Filterarchitektur, die von den höheren Modellen übernommen wurde

Die PF-1e teilt sich denselben RLC-Filterblock mit der PF-1 EVO, einem höher positionierten Modell in der Serie. Dieser Filter basiert auf metallisierten Polyesterkondensatoren mit geringer Induktivität, kombiniert mit einem Eisenpulverkern (IP für Iron Powder). Sämtliche Bauteile sind mit Silberlot auf einer Leiterplatte mit großzügig dimensionierten Leiterbahnen befestigt, was einen ungehinderten Stromfluss ohne Engstellen begünstigt.

Das Überspannungsschutzsystem kombiniert Plasmaableiter mit UltraMOV-Varistoren der neuesten Generation. Diese Kaskade aus Schutzvorrichtungen reagiert auf Spannungsspitzen, ohne auf herkömmliche Draht- oder Thermosicherungen zurückzugreifen, deren Impedanz den Stromfluss zu den angeschlossenen Geräten begrenzen kann.

Ein Metallgehäuse als Abschirmung

Das Gehäuse der PF-1e ist vollständig aus Metall gefertigt und wirkt wie ein Faradayscher Käfig. Diese Konstruktion schirmt die internen Schaltkreise von Hochfrequenzstörungen (RFI) und elektromagnetischen Störungen (EMI) im häuslichen Umfeld ab, gleich ob diese von Haushaltsgeräten, Dimmern oder IT-Equipment stammen.

Das Gewicht des gesamten Sets (etwas mehr als 3 kg mit Kabel) zeugt von der mechanischen Steifigkeit der Struktur. Diese Masse hilft, Vibrationen zu reduzieren, die die internen elektronischen Bauteile beeinträchtigen könnten. Die Abmessungen von 420 × 75 × 57 mm ermöglichen eine Installation auf dem Boden, im Rack oder hinter einem Möbelstück, ohne übermäßigen Platzbedarf.

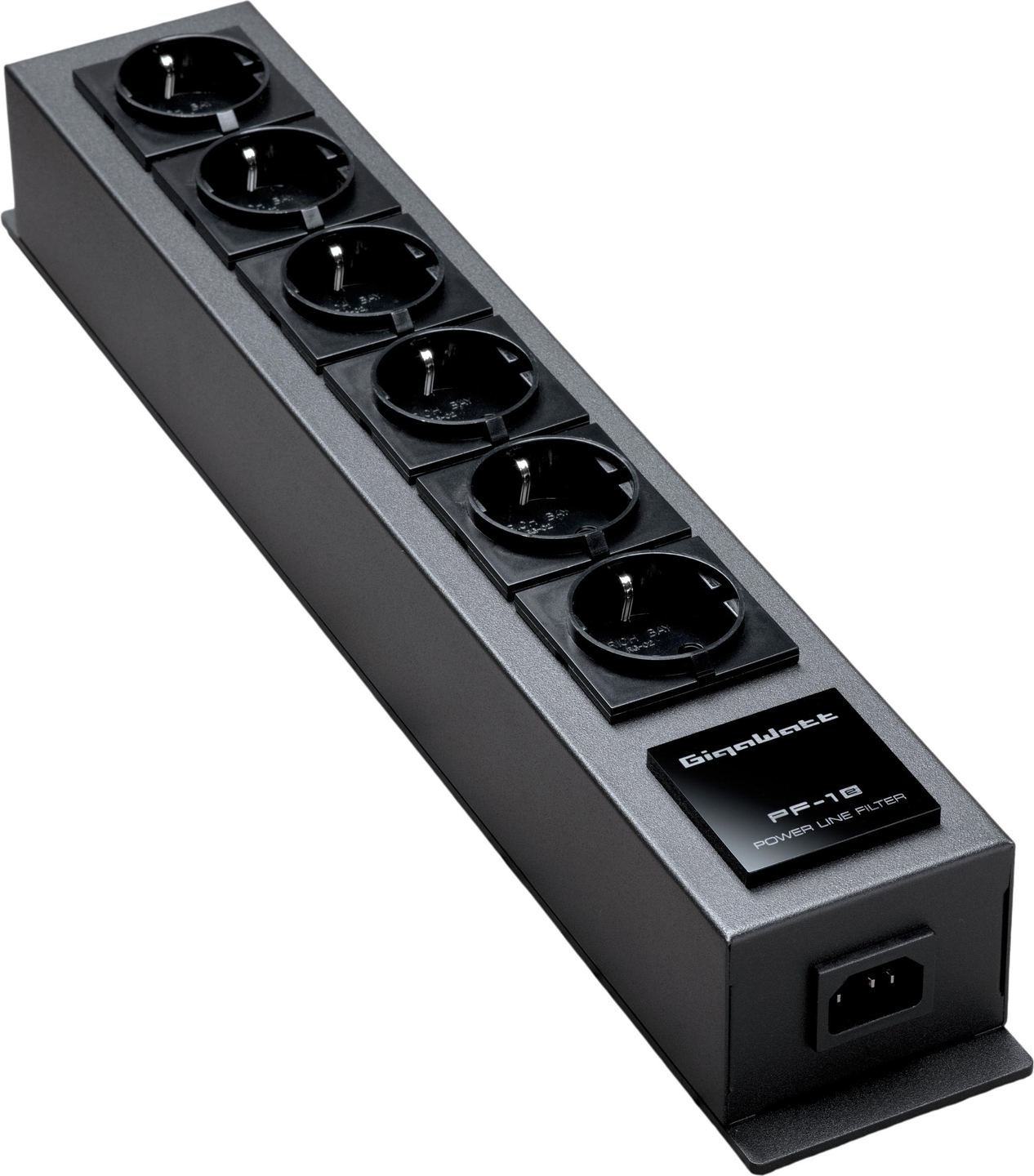

Sechs umkehrbare Steckdosen und Stern-Topologie

Die Netzleiste verfügt über sechs Schuko-Steckdosen (16 A) mit integrierten Kindersicherungen. Jeder Anschluss kann mit beidseitig eingesteckten Schukosteckern genutzt werden (Schutzkontakt nach oben oder unten), was den Anschluss in beengten Umgebungen erleichtert. Die Ausgänge verwenden GigaWatt G-040-Steckdosen mit versilberten Kontakten, die intern nach den Spezifikationen des Herstellers gefertigt werden.

Die Verdrahtung folgt einer Sterngeometrie: Jede Steckdose wird von einem zentralen Punkt aus versorgt, anstatt kaskadenartig durchgeschleift zu werden. Diese Anordnung zielt darauf ab, eine stabilere und homogenere Spannung für die verschiedenen Geräte bereitzustellen, unabhängig von den Lastschwankungen der benachbarten Komponenten.

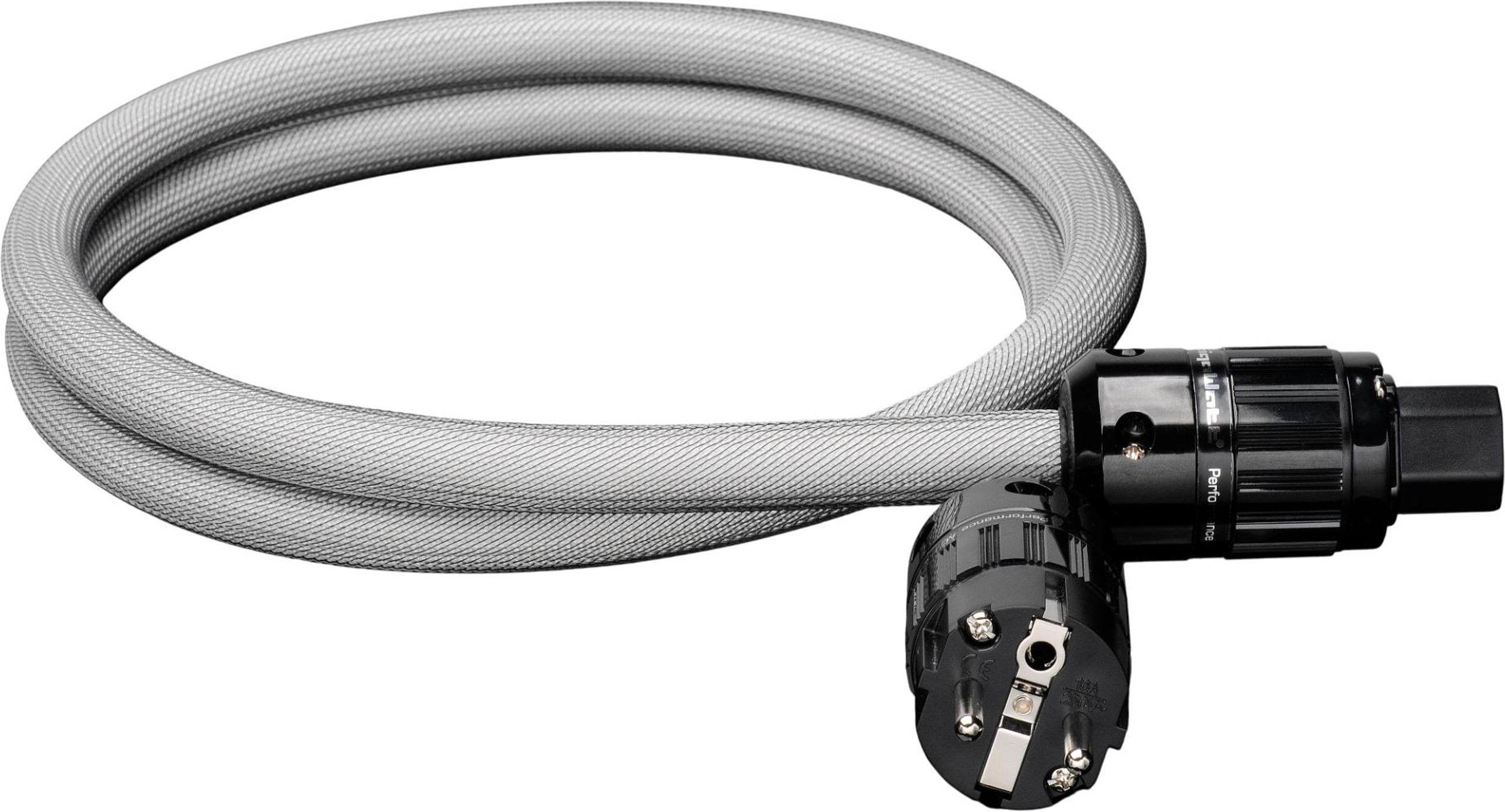

Das PowerSync PLUS-Kabel: dicke Leiter und vollständige Abschirmung

Das mitgelieferte Netzkabel gehört zur PowerSync-Serie, deren Konstruktion von den zuvor von GigaWatt entwickelten LC-Kabeln inspiriert ist. Die Leiter bestehen aus OFHC-Kupfer C10100 (Reinheit 5N, d. h. 99,999 %), das einem Glühprozess unterzogen wurde, um eine homogene Kristallstruktur und eine bessere Leitfähigkeit zu erzielen.

Jeder der drei Leiter weist einen Querschnitt von 2,5 mm² auf und besteht aus zwölf Litzen mit einem Durchmesser von 0,514 mm. Diese mehrdrähtige Konfiguration verleiht dem Kabel trotz seines Außendurchmessers von 15 mm eine gewisse Flexibilität. Die Isolierung aus Polyethylen (PE) besitzt eine niedrige Dielektrizitätskonstante, wodurch parasitäre Kapazitätseffekte begrenzt werden.

Eine Abschirmung aus laminiertem Aluminiumfolie umhüllt alle Leiter zu 100 % der Oberfläche, ergänzt durch einen Drain-Draht, der vagabundierende Ströme zur Erde ableitet. Der Außenmantel kombiniert zwei Schichten Nylon-Geflecht und eine Glasfaserumflechtung und bietet damit sowohl mechanischen Schutz als auch eine Dämpfung statischer Aufladungen.

Mechanische Verbindungen und proprietäre Stecker

Die Leiter des PowerSync PLUS-Kabels werden mechanisch und ohne Lötung mit den Steckern verbunden. Diese Technik erhält die metallurgische Integrität des Kupfers und verhindert das Einbringen von Lötlegierungen in den Signalweg. Die GigaWatt-Stecker G-010 (Schuko) und G-030 (IEC C15) werden nach den Spezifikationen des Herstellers gefertigt und verfügen über entmagnetisierte Kontakte, um Verzerrungen durch Restmagneteffekte zu reduzieren.

Der IEC-Eingang der Netzleiste akzeptiert C13- und C15-Steckverbinder, sodass das Originalkabel durch ein anderes Modell ersetzt werden kann, falls der Nutzer mit alternativen Konfigurationen experimentieren möchte.

Leistungsfähigkeit und Einsatzbereiche

Mit einer kumulierten Ausgangsleistung von 3.500 W und einem Nennstrom von 16 A kann das Pack gleichzeitig eine komplette Hi-Fi-Anlage mit Digitalquelle, Vorverstärker, Endverstärker und Peripheriegeräten versorgen. Die Spitzenstromaufnahmefähigkeit von 13.000 A ermöglicht es, plötzliche Stromanforderungen von Verstärkern bei musikalischen Transienten zu verkraften.

Die Konfiguration eignet sich ebenfalls für kleinere Heimkino-Setups mit Player, Audio-/Video-Prozessor und Mehrkanalendstufe. Für leistungsstärkere Systeme oder professionelle Konfigurationen bietet GigaWatt die Modelle PF-1 EVO, PF-2 EVO oder die Conditioner der PC-Serie an.

Technische Daten

PowerSync Plus Kabel 1,5 m

• Netzspannung: 110-240 V AC, 50-60 Hz
• Kabelquerschnitt: 9 × 1,5 mm²
• Maximaler Strom: 16 A

Steckdosenleiste PF-1e

• Metallgehäuse mit Abschirmung gegen Störungen
• Integrierter RLC-Filter
• Silberlötstellen
• Leiterplatte mit breiten Leiterbahnen
• Sternförmige Architektur
• Kindersichere Steckdosen
• Statusanzeige

Elektrische Eigenschaften

• Ausgangsleistung: 3 500 W
• Nennstrom: 16 A
• Spitzenstrom: 13 000 A

Anschlüsse

• 6 Schuko-Steckdosen 16 A, umkehrbar (Erdung oben oder unten)
• Ausgang: Gigawatt G-040 Schuko, versilberte Kontakte

Physikalische Eigenschaften

• Abmessungen (B × H × T): 420 × 75 × 57 mm
• Gewicht: 3,05 kg
