PSB CS630
Übersicht

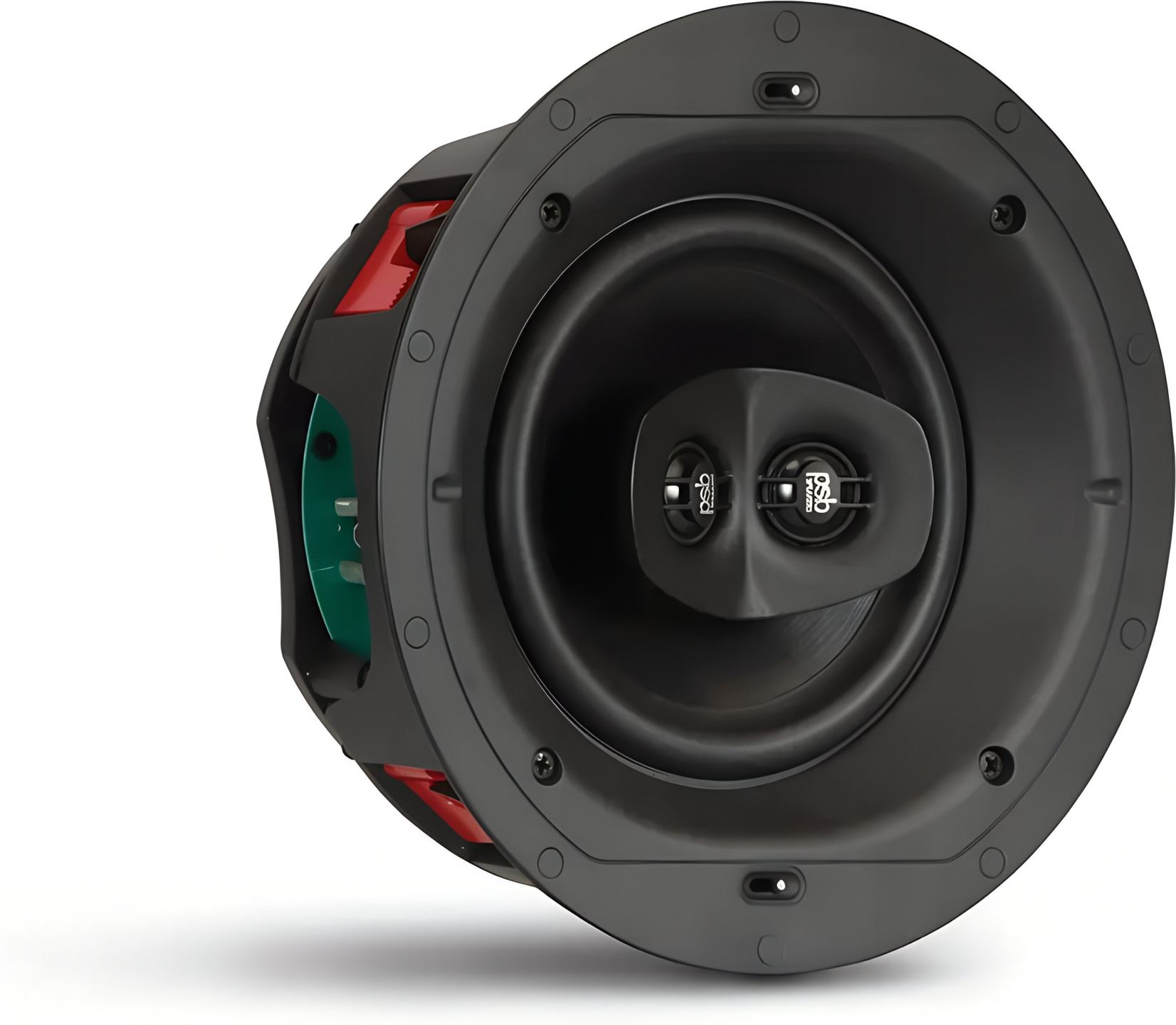

Die PSB CS630 ist ein Decken-Einbaulautsprecher, der dafür entwickelt wurde, ein vollwertiges Stereosignal von einem einzigen Installationspunkt aus wiederzugeben. Er nutzt eine Doppelschwingspulen-Konstruktion und zwei separate Aluminium-Hochtöner, sodass die linken und rechten Kanäle aus nur einer Aussparung reproduziert werden können. Der Lautsprecher kann bipolar, dipolar oder als konventionelles Stereo verkabelt werden und bietet dadurch Flexibilität für unterschiedliche Heimkino-Konfigurationen.
Eine technische Konstruktion für akustische Vielseitigkeit
Die CS630 basiert auf einem 165-mm-Tieftöner mit Doppelschwingspule – ein technisches Merkmal, das sie grundlegend von konventionellen Einbaulautsprechern unterscheidet. Dieser Wandler verwendet eine injizierte, faserverstärkte Polypropylen-Membran, ein von PSB aufgrund seines ausgewogenen Verhältnisses aus Steifigkeit und innerer Dämpfung gewähltes Material. Die Gummisicke ermöglicht eine kontrollierte Auslenkung der Membran und damit eine Basswiedergabe bis 50 Hz ohne nennenswerte Verzerrungen, selbst bei höheren Pegeln.
Die beiden 19-mm-Hochtöner mit schwarz eloxierter Aluminiumkalotte sind auf einer ausrichtbaren Trägerplatte montiert, sodass sich die Abstrahlung der hohen Frequenzen nach der Installation anpassen lässt. Das ist besonders relevant in räumlich eingeschränkten Umgebungen, in denen die optimale Lautsprecherposition nicht zwingend mit der Haupt-Hörzone übereinstimmt. Jeder Hochtöner verfügt über einen präzise berechneten Waveguide, der seine Wiedergabe in die Mitten verlängert und einen harmonischen Übergang zum Tieftöner im kritischen Bereich der Frequenzweiche schafft.
Die Frequenzweiche ist bei 2100 Hz mit einer Linkwitz-Riley-Charakteristik 4. Ordnung (LR4) ausgelegt und spiegelt einen konsequenten Ansatz im Frequenzmanagement wider. Diese Filtertopologie ist für ihre Phasenlinearität im Übergangsbereich bekannt und gewährleistet eine zeitliche Kohärenz zwischen den einzelnen Wandlern – ein entscheidender Faktor für eine präzise Stereoabbildung trotz der räumlichen Nähe der Kanäle.
Konfigurationsmöglichkeiten, die kaum Wünsche offenlassen
Die Doppelschwingspule des Tieftöners eröffnet für einen Einbaulautsprecher ungewöhnliche Verkabelungsoptionen. In der klassischen Stereo-Konfiguration erhalten die beiden Schwingspulen jeweils die Signale des linken und rechten Kanals, sodass ein einzelner Lautsprecher ein vollständiges Stereosignal wiedergeben kann. Dieser Ansatz ist ideal für kleine Räume wie Bäder, Flure oder Küchen, in denen die Installation zweier separater Lautsprecher problematisch oder ästhetisch fragwürdig wäre.
Im bipolaren Modus strahlen beide Kanäle in Phase ab und erzeugen ein kohärentes, umhüllendes Klangfeld – besonders geeignet für Hintergrundbeschallung. Im Gegensatz dazu führt der dipolare Modus eine Phasendrehung von 180 Grad zwischen den Kanälen ein und erzeugt einen Diffusfeld-Effekt, der für Surround-Kanäle in Heimkino-Installationen geschätzt wird. So lässt sich die empfohlene räumliche Entkopplung für Effektlautsprecher erzielen, ohne spezielle Wandlautsprecher installieren zu müssen.
Die Möglichkeit, die CS630 als rückwärtige Surround-Lautsprecher in einer 7.1-Konfiguration zu verkabeln, unterstreicht PSBs modularen Ansatz. Zwei CS630 können so vier separate Effektkanäle abdecken, was die Installation deutlich vereinfacht und gleichzeitig eine tonale Kohärenz mit dem restlichen System wahrt – ein grundlegender Aspekt für eine homogene Klangkuppel.
Installation und Integration: einfache Handhabung für maximale Performance
Das Befestigungssystem mit verstärkten Metallklammern (Doglegs) der CS630 zeigt die besondere Aufmerksamkeit für eine einfache Installation. Diese drehbaren Klammern fahren beim Anziehen schrittweise aus, verteilen die Last über eine größere Deckenfläche und gewährleisten trotz des 2,2 kg Gewichts des Lautsprechers eine einwandfreie Stabilität. Die mitgelieferten Schablonen eliminieren Unklarheiten beim Bohren und sorgen für einen präzisen Sitz in der 212-mm-Aussparung.
Mit einer Einbautiefe von 114 mm bleibt der Lautsprecher für seine technische Komplexität kompakt und lässt sich in den meisten Standard-Abhangdecken installieren. Vergoldete Federklemmen akzeptieren direkt Kabel bis 12 AWG sowie Bananenstecker oder Stiftverbinder und bieten damit universelle Kompatibilität mit gängigen Verkabelungsstandards.
Auch die Optik kommt nicht zu kurz: rahmenlose, magnetische Abdeckgitter, wahlweise rund (240 mm) oder quadratisch (241 mm), fügen sich nahezu unsichtbar in die Decke ein. Der akustisch transparente Stoffbezug ist lackierbar und kann so perfekt an die vorhandene Einrichtung angepasst werden, während das Fehlen eines sichtbaren Rahmens eine besonders unauffällige Integration ermöglicht.
Unabhängige Pegelschalter für Tieftöner und Hochtöner, die nach der Installation zugänglich sind, erlauben eine Anpassung der tonalen Balance an die Raumakustik. Diese Funktion ist in Räumen mit komplexer Geometrie oder stark reflektierenden Materialien entscheidend, da eine feine Entzerrung die Wiedergabequalität deutlich verbessern kann.
Technische Daten
Treiber
- Tieftöner: 165 mm mit Doppel-Schwingspule
- Polypropylen-Spritzgussmembran mit Faserverstärkung
- Gummisicke
- Hochtöner: 2 × 19 mm mit schwarz eloxierter Aluminium-Kalotte
- Auf schwenkbarer Trägerplatte für optimale Ausrichtung montiert
Akustische Eigenschaften
- Frequenzgang auf Achse bei 0° ±3 dB: 50–20.000 Hz
- Empfindlichkeit
- Im schalltoten Raum: 85 dB
- Im Hörraum: 87 dB
- Frequenzweiche: 2.100 Hz, präzise LR4-Topologie
Elektrische Eigenschaften
- Nennimpedanz: 10 Ω
- Mindestimpedanz: 8 Ω
- Empfohlene Verstärkerleistung: 10–100 W
Abmessungen und Installation
- Typ: offene Rückseite (Open-Back)
- Einbauschnitt-Ø: 212 mm
- Einbautiefe: 114 mm
- Durchmesser rundes Gitter: 240 mm
- Quadratisches Gitter: 241 × 241 mm
- Gewicht: 2,2 kg pro Lautsprecher
Ausführung und Zubehör
- Ausführung: Weiß
- Rahmenlose, magnetische Gitter: rund und quadratisch im Lieferumfang
- Akustisch transparentes, lackierbares Gewebe
- Robuste Montageklammern und Ausschnittschablonen im Lieferumfang
Highlights
- Einfache Installation dank robustem Befestigungssystem und mitgelieferten Ausschnittschablonen
- Nachträgliche Justage: Drehbarer Tieftöner und Hochtonmodul für präzise Schallabstrahlung, um Reflexionen und Verluste zu vermeiden
- Lackierbare Magnetgitter für unauffällige Integration in jede Umgebung
- Geringes Gewicht von 2,2 kg für eine einfache und sichere Montage
- Nahtloser Übergang zwischen Tief- und Hochton dank präziser Frequenzweiche
Häufig gestellte Fragen
Wie funktioniert der Stereomodus mit nur einem Lautsprecher konkret?
Die Doppelschwingspule des CS630-Tieftöners erhält gleichzeitig die Signale der linken und rechten Kanäle. Jede Schwingspule steuert einen Teil der Membranbewegung, wodurch die Bassfrequenzen akustisch summiert werden. Die beiden Hochtöner geben die hohen Frequenzen der Kanäle getrennt wieder und erhalten so eine gewisse räumliche Trennung. Diese Konfiguration eignet sich besonders für kleine Räume, in denen sich der Hörer naturgemäß im Zentrum des Abstrahlbereichs befindet.
Kann die CS630 zwei traditionelle Stereo-Lautsprecher ersetzen?
In beengten Räumen oder Durchgangsbereichen bietet die CS630 eine elegante Lösung zur Wiedergabe eines vollständigen Stereosignals. Die Kanaltrennung ist jedoch physikalisch begrenzt im Vergleich zu zwei separaten Lautsprechern. Für kritisches Hören oder größere Räume liefern zwei getrennte Lautsprecher stets eine breitere und präzisere Stereoabbildung. Die CS630 überzeugt dort, wo der Kompromiss zwischen Leistung und Installationsvorgaben zugunsten einfacher Umsetzung ausfällt.
Welche Verstärkung wird für die CS630 empfohlen?
Mit einer Empfindlichkeit von 87 dB unter Praxisbedingungen und einer Nennimpedanz von 10 Ohm (Minimum 8 Ohm) lässt sich die CS630 vergleichsweise leicht antreiben. Der empfohlene Leistungsbereich von 10 bis 100 Watt bietet große Flexibilität. Ein Verstärker mit 30 bis 50 Watt pro Kanal reicht für die meisten Wohnraumanwendungen aus, während gewerbliche Installationen oder große Räume von zusätzlichen Leistungsreserven profitieren.
Wie optimiert man die Ausrichtung der schwenkbaren Hochtöner?
Richten Sie die Hochtöner nach der Installation auf die Haupt-Hörzone aus. In einem Flur zeigen sie idealerweise entlang der Laufrichtung. Für ein Badezimmer zielen Sie auf den Bereich zwischen Dusche und Waschbecken. In Surround-Heimkino-Konfigurationen empfiehlt sich ein Winkel von 45 Grad zu den Wänden, um die Diffusion zu maximieren. Die Einstellung erfolgt durch manuelles Drehen der Hochtöner-Platine, Werkzeuge sind nicht erforderlich.
Eignet sich die CS630 für Decken mit Dämmung?
Die „Open-Back“-Konstruktion der CS630 nutzt das Deckenvolumen als akustische Last. Eine moderate Dämmung beeinträchtigt die Performance in der Regel nicht, eine vollständig verstopfte Decke kann jedoch die Basswiedergabe verändern. In diesem Fall lässt sich meist über die Tieftöner-Pegeleinstellung kompensieren. Für kritische Installationen bietet PSB optionale Rückgehäuse (Backcans) an, die das Lastvolumen standardisieren.
Kann man vier CS630 für ein komplettes 7.1-System einsetzen?
Technisch möglich – diese Konfiguration spielt die Vielseitigkeit der CS630 voll aus. Zwei Lautsprecher im Dipol-Modus übernehmen die seitlichen Surround-Kanäle (5.1 und 6.1), während zwei weitere im Stereo-Modus die rückwärtigen Surrounds (7.1) abdecken. Diese Herangehensweise sorgt für perfekte tonale Kohärenz aller Effektkanäle, vereinfacht die Verkabelung, reduziert die Anzahl der Deckenausschnitte und bietet dennoch eine überzeugende räumliche Abbildung im Heimkino.
