Taga Harmony LPS-100

Viele DACs, Netzwerkplayer, Musikserver oder Phono-Vorverstärker werden mit einem kleinen Schaltnetzteil geliefert. Diese Adapter schalten mit mehreren Zehntausend Kilohertz und speisen Störungen ein – sowohl in das versorgte Gerät als auch in das Stromnetz des Raums. Das LPS-100 ersetzt dieses Glied durch ein vollständiges lineares Netzteil: 100-W-Trennringkerntransformator, dedizierte Filterung, einstellbare Gleichspannung und eine per Echtzeitdisplay überwachte Ausgangsleistung.

Warum vom Schaltnetzteil auf linear wechseln

Ein Schaltnetzteil erzeugt Gleichstrom, indem es die Spannung mit hoher Frequenz zerhackt. Das ist kompakt und kostengünstig, erzeugt jedoch Oberwellen, die sowohl im DC-Ausgang erscheinen als auch in Richtung Stromnetz zurücklaufen. Bei einer empfindlichen digitalen Quelle (einem DAC, Streamer oder Taktgenerator) verschlechtert dieses Rauschen die Auflösung und die Ruhe des Hintergrunds.

Das LPS-100 arbeitet anders. Der Netzstrom läuft durch einen 100-W-Trennringkerntransformator und dann durch eine Abwärtsreglerstufe (step-down), die die gewählte Gleichspannung liefert. Der Ringkern liefert bis zu 3 A bei 24 V (72 W) am DC-Ausgang, plus kumuliert 2,1 A an den beiden USB-Ports. Das reicht für nahezu alle Audioquellen im Heimbereich, die selten mehr als 1 bis 2 A verbrauchen.

Sechs Spannungen, umschaltbare Polarität, neun Aufsätze

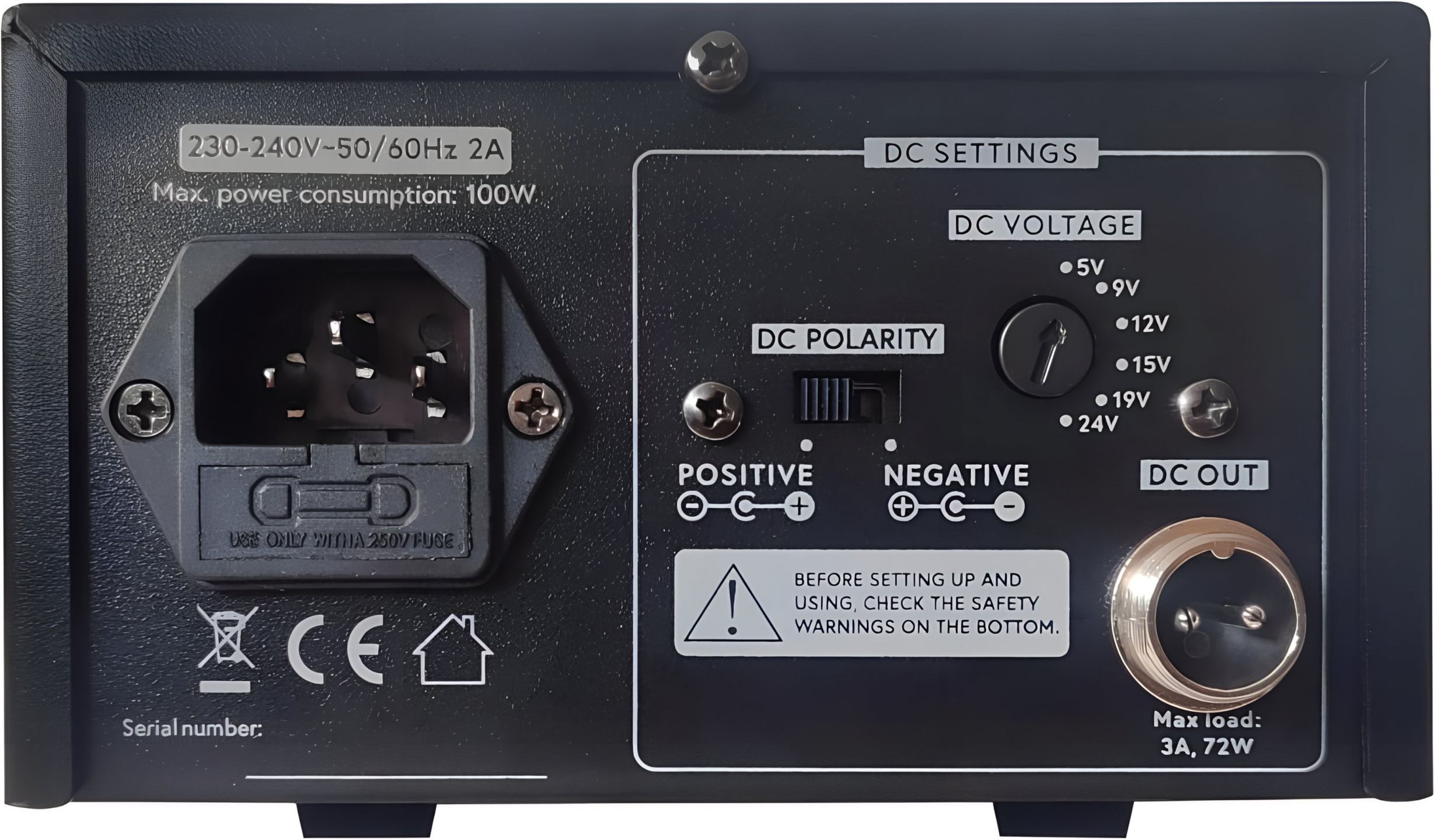

Der DC-Ausgang bietet sechs wählbare Spannungen: 5, 9, 12, 15, 19 und 24 V. Die Polarität kann je nach Bedarf des Zielgeräts umgekehrt werden (Mittelpol positiv oder Mittelpol negativ). Bei den mechanischen Anschlüssen werden neun Aufsätze in verschiedenen Größen mitgeliefert, von 2,5 × 0,7 mm für bestimmte kleine Module bis 6,3 × 3,0 mm für leistungsstärkere Geräte. Das zweipolige GX16-Kabel ist 1,5 m lang.

Diese Flexibilität deckt die meisten Audiogeräte mit externer Stromversorgung ab: kompakte DACs, Phono-Vorverstärker auf Basis von Niederspannungsröhren, Netzwerkplayer, Roon-Server, Audio-Raspberry Pi, portable Kopfhörerverstärker oder auch bestimmte Plattenspieler mit DC-Motorantrieb. Die beiden USB-Ports (ein USB-C und ein USB-A) geben 5 V aus und werden weiterhin vom gleichen Ringkerntransformator versorgt. Sie eignen sich sowohl zum Laden eines Geräts als auch zur Versorgung eines Audio-USB-Sticks, eines DAC-Dongles oder eines kleinen Players – mit einer störungsärmeren Quelle als einem Handy-Ladegerät.

Zweistufige Filterung und mehrfache Schutzschaltungen

Die Filterung entfaltet sich über zwei aufeinanderfolgende Stufen. Die erste basiert auf dem Trennringkerntransformator selbst, der einen großen Teil der leitungsgebundenen Störungen aus dem 230-V-Netz abschneidet. Die zweite greift nachgeschaltet nach der Regelung ein, mit Filterzellen speziell für den DC-Ausgang einerseits und für die USB-Ports andererseits. Diese Trennung verhindert, dass der plötzliche Strombedarf eines USB-Geräts die DC-Leitung verschmutzt – und umgekehrt.

Eine externe T2A-Sicherung und eine interne T5A-Sicherung behandeln Überlasten und Spitzen auf der Netzseite. Die Kette Ringkern → Abwärtsregler → Schutzschaltung gegen Überhitzung und Kurzschluss übernimmt am DC-Ausgang und an den USB-Ports. Ein zusätzlicher Schutz isoliert das LPS-100 von einem fehlerhaften externen Gerät: Ein Kurzschluss am Ausgang wirkt nicht auf das Netzteil zurück.

Digitalanzeige, Platzbedarf und Installation

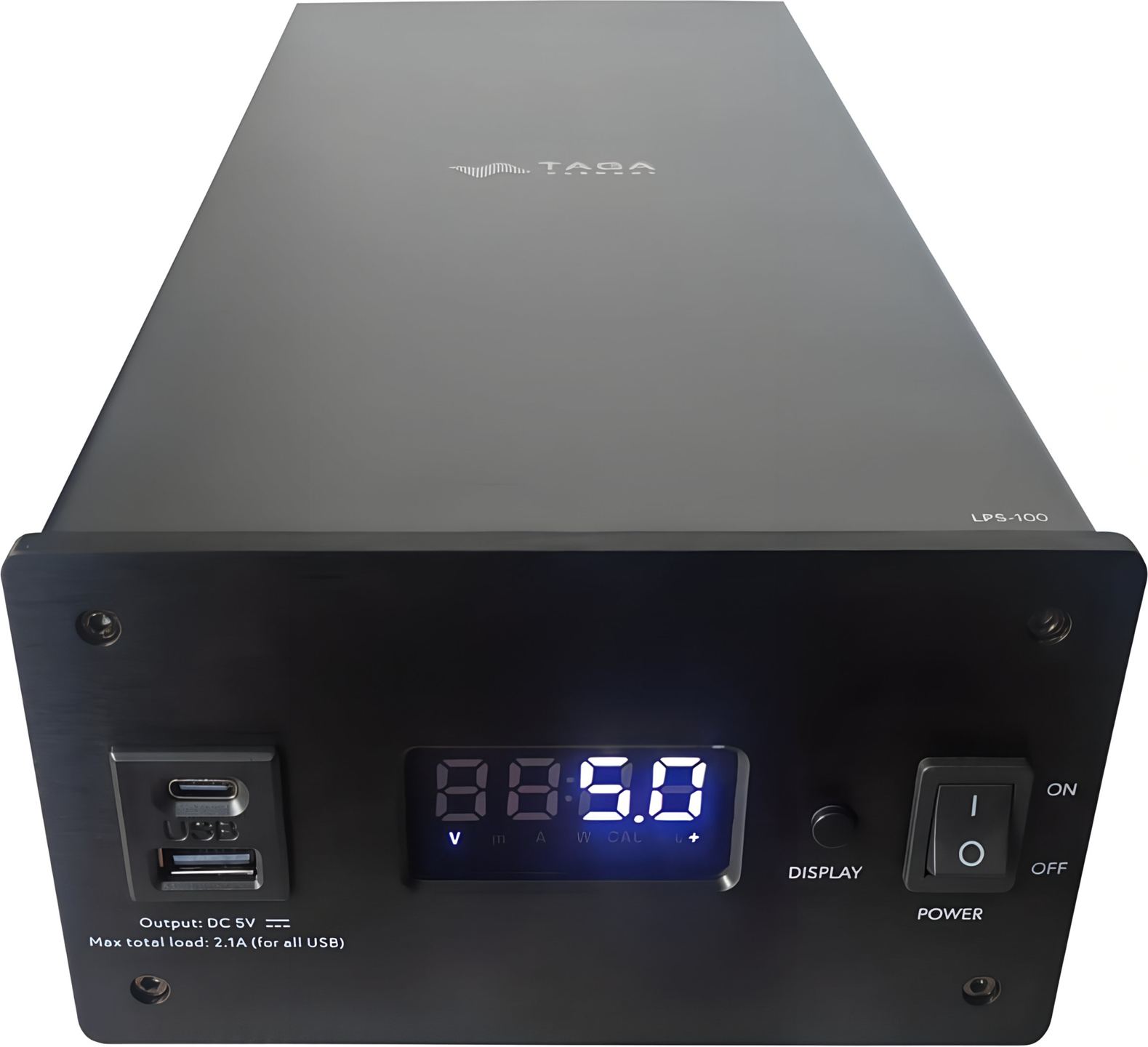

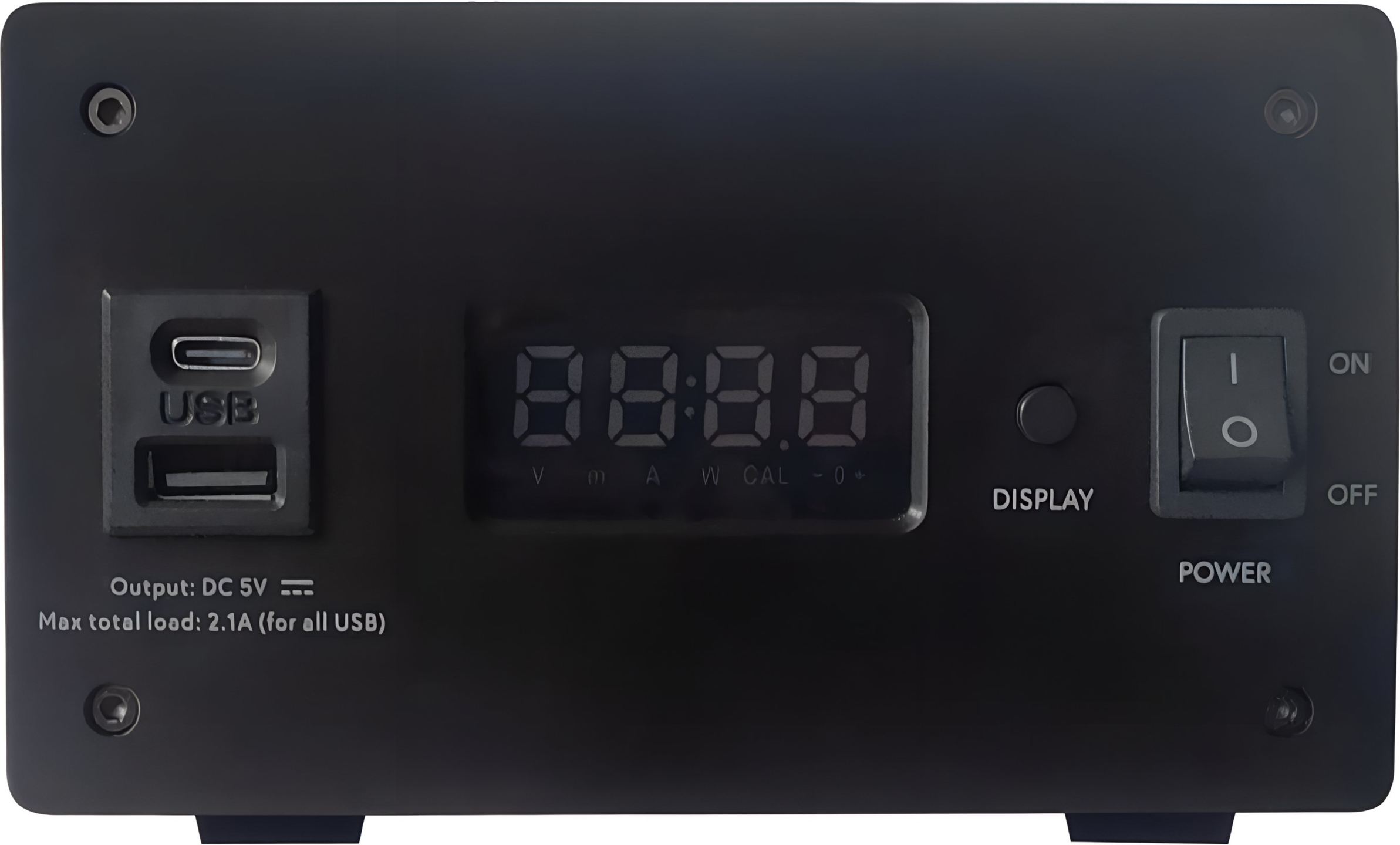

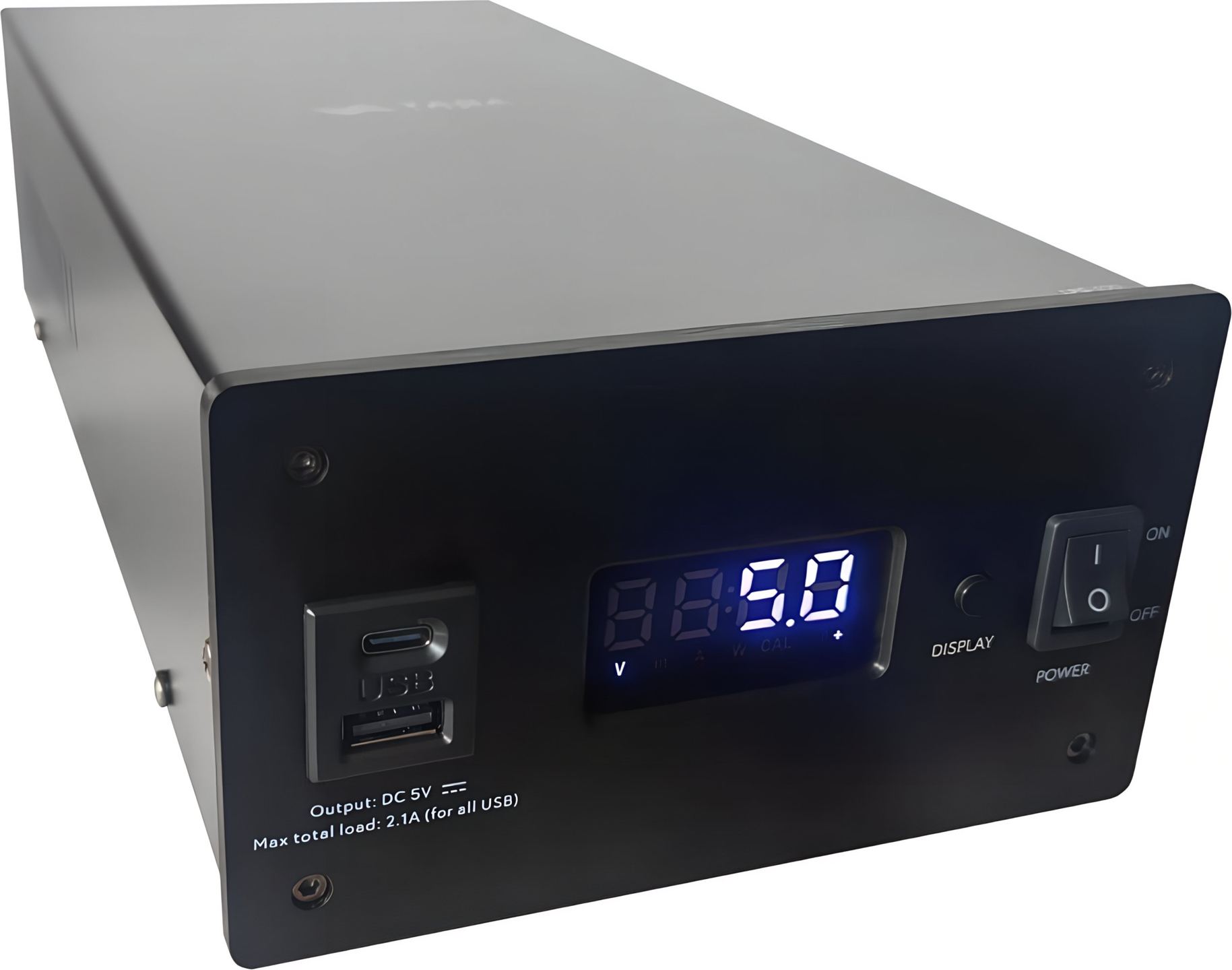

Das Frontdisplay zeigt in Echtzeit die am DC-Ausgang abgegebene Spannung, Stromstärke und Leistung an, mit einer angegebenen Genauigkeit von ±3 %. Es zeigt auch die gewählte Polarität an. Praktisch, um zu prüfen, ob eine neue Konfiguration tatsächlich den Anforderungen des Geräts entspricht, bevor überhaupt etwas angeschlossen wird. Die Anzeige kann ausgeschaltet werden, wenn ihre Helligkeit bei längeren Hörsitzungen stört.

Das Format sollte man einplanen: 29,5 cm tief, 14 cm breit, 8,8 cm hoch und 3,6 kg schwer. Das Gewicht kommt vom Ringkerntransformator, der den größten Teil des Innenvolumens einnimmt. Auf einem Standard-Hi-Fi-Möbel benötigt das LPS-100 eher ein eigenes Fach als eine freie Ecke. Das Gehäuse kombiniert Aluminium, Metall und Kunststoff in schwarzer Ausführung. Das mitgelieferte Schuko-IEC-C13-Netzkabel ist 1,5 m lang und kann durch ein audiophiles Kabel mit IEC-Stecker ersetzt werden. Der Leerlaufverbrauch liegt bei rund 3 W, was es rechtfertigen kann, das Netzteil auszuschalten, wenn die Anlage nicht benutzt wird.

Technische Daten

Konstruktion

• Linearnetzteil
• Isolierender toroidaler Netztransformator 100 W

Ausgänge und Anschlüsse

• DC-Ausgang (Linearnetzteil)
  • 6 wählbare DC-Ausgangsspannungen: 5 V, 9 V, 12 V, 15 V, 19 V, 24 V
  • Wählbare DC-Ausgangspolariät
• 1 USB-C-Port und 1 USB-A-Port (Linearnetzteil, 5 V)

Leistung und Verbrauch

• Maximale Gesamtlastleistung
  • DC-Ausgang: 3 A, 72 W
  • USB-Ports: 2,1 A (gesamt)
• Wechselstromverbrauch: 230 V~240 V, 50 / 60 Hz, max. 100 W
• Leerlaufverbrauch (ohne angeschlossenes externes Gerät): ≈ 3 W

Filterung

• 230–240 V: isolierender toroidaler Netztransformator 100 W
• DC-Spannung: separate Filterung für DC-Ausgang und USB-Ports

Schutzsystem

• Überspannungs- und Überlastschutz 230–240 V
  • Externer Sicherung T2A / 250 V
  • Interne Sicherung T5A / 250 V
• Überspannungs- und Überlastschutz der DC-Ausgänge und USB-Ports
  • Trenntransformator → Abwärtswandler → Kurzschluss- und Thermoüberlastschutzschaltung
• Schutz der DC-Ausgänge vor Fehlfunktionen externer Geräte

Merkmale und Zubehör

• DC-Ausgang mit USB-Ladefunktion
• Digitale Spannungs- / Strom- / Leistungsanzeige (Genauigkeit ±3 %)
• DC-Ausgangskabel: GX16 2-polig → DC-Stecker, 1,5 m
• Netzkabel Schuko-IEC C13, 1,5 m
• Stecker des DC-Ausgangskabels
  • DC-Stecker 5,5 x 2,1 x 11 mm (am DC-Ausgangskabel montiert)
  • DC-Stecker 3,5 x 1,35 x 9,5 mm
  • DC-Stecker 2,5 x 0,7 x 9 mm
  • DC-Stecker 4,0 x 1,7 x 10 mm
  • DC-Stecker 4,0 x 1,35 x 10 mm
  • DC-Stecker 4,8 x 1,7 x 10 mm
  • DC-Stecker 5,0 x 3,0 x 10 mm
  • DC-Stecker 5,5 x 2,5 x 11 mm
  • DC-Stecker 6,3 x 3,0 x 11 mm

Abmessungen und Gewicht

• Abmessungen (H x B x T): 8,80 x 14 x 29,5 cm
  • Höhe: Füße eingeschlossen
  • Tiefe: ohne 1 cm für die DC-Ausgangsbuchse
• Gewicht: 3,6 kg / Stück
