ROCKNA Wavedream DAC Reference + Streamer

ROCKNA Wavedream Reference + Streamer, R2R-DAC mit Netzwerk-Playback

Bei Rockna stammt nichts aus einem Komponenten-Katalog. Der Gründer Nicolae Jitariu, der zu den Digitalschaltungen von PS Audio oder MSB beigetragen hat, entwickelt seine Wandler von Anfang bis Ende selbst: diskrete R2R-Module, Digitalfilter, Taktverwaltung und Software werden intern geschrieben. Der Wavedream Reference kombiniert diese proprietäre Wandlung mit einem integrierten Netzwerk-Playback-Modul und vereint in einem einzigen Gehäuse die dematerialisierte Quelle und den Wandler, der sie wiedergibt.

Diskrete R2R-Module, gesteuert von FPGA

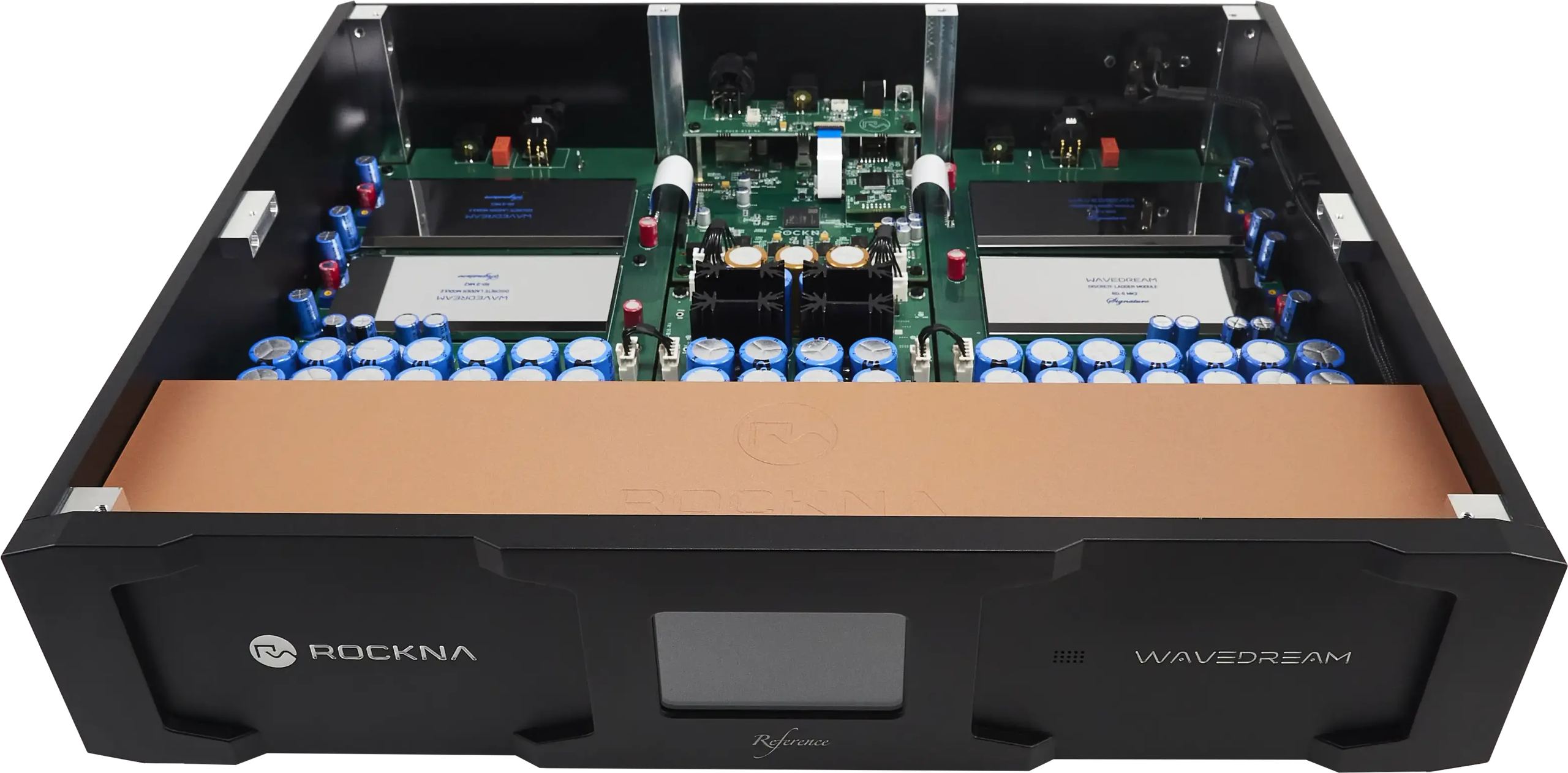

Die Wandlung basiert auf RD-1 Edition-Modulen, hier in symmetrischer Ausführung zur Versorgung der XLR-Ausgänge. Ihre diskrete R2R-Sign-Magnitude-Topologie trennt die Verarbeitung der positiven und negativen Halbwellen des Signals, ein Ansatz, der Linearitätsfehler um den Nulldurchgang reduziert, dort, wo das Ohr für Details mit niedrigem Pegel am empfindlichsten ist. Jedes Modul verfügt über sein eigenes FPGA, das den Steueralgorithmus des Widerstandsnetzwerks ausführt. Diese programmierbare Konzeption hat einen konkreten Vorteil: Firmware-Weiterentwicklungen können das Verhalten des Wandlers noch lange nach dem Kauf verändern, wobei das Update einfach über eine Audiodatei erfolgt, die über den USB-Eingang abgespielt wird.

16x-Oversampling im Dienst der Filter

Jedes eingehende Signal wird auf einen festen Faktor von 16x angehoben, also auf 768 kHz oder 705,6 kHz je nach ursprünglicher Frequenzfamilie. Hinter dieser Zahl liefern 58 DSP-Blöcke 15 GMACS Rechenleistung bei einer mathematischen Präzision von 68 Bit Ganzzahl. Die Parks-McClellan-Filter mit 4820 Koeffizienten erreichen eine Dämpfung von -145 dB im Sperrband bei einer Welligkeit von 0,0001 dB im Durchlassband. Es werden drei Impulsantworten angeboten (lineare Phase, minimale Phase, hybride Phase) sowie ein NOS-Modus, der die Filterung umgeht. Jede hat ihren Charakter: Die lineare Phase verteilt die Energie der Gibbs-Schwingung vor und nach dem Impuls, die minimale Phase konzentriert sie danach, die hybride sucht einen Kompromiss zwischen beiden. Die Wahl erfolgt nach Gehör, je nach Aufnahmen und dem restlichen System.

Die Femtovox-Taktung gegen Restjitter

Rockna behandelt die Jitter-Frage dort, wo sie zählt: am Eingang der Wandlungsmodule. Das Femtovox-System synthetisiert den Wandlungstakt direkt, ohne Zwischenaufbereitung, mit einem Jitter von etwa 300 fs und einer Genauigkeit von 1 ppb unabhängig von der Abtastrate. Die digitale PLL stützt sich auf einen Pufferspeicher und eine asynchrone, mit 500 MHz abgetastete Erfassung, ohne auf einen asynchronen Abtastratenwandler (ASRC) zurückzugreifen, dessen Verarbeitung das Ursprungssignal verändert. Zwei Antwortmodi, stream und local, passen das Verhalten der Schleife an die Qualität der angeschlossenen Quelle an: Der Modus local fixiert die Ausgangsfrequenz stärker, auf Kosten einer geringeren Toleranz gegenüber instabilen Quellen.

Das Netzwerk-Playback im Gehäuse integriert

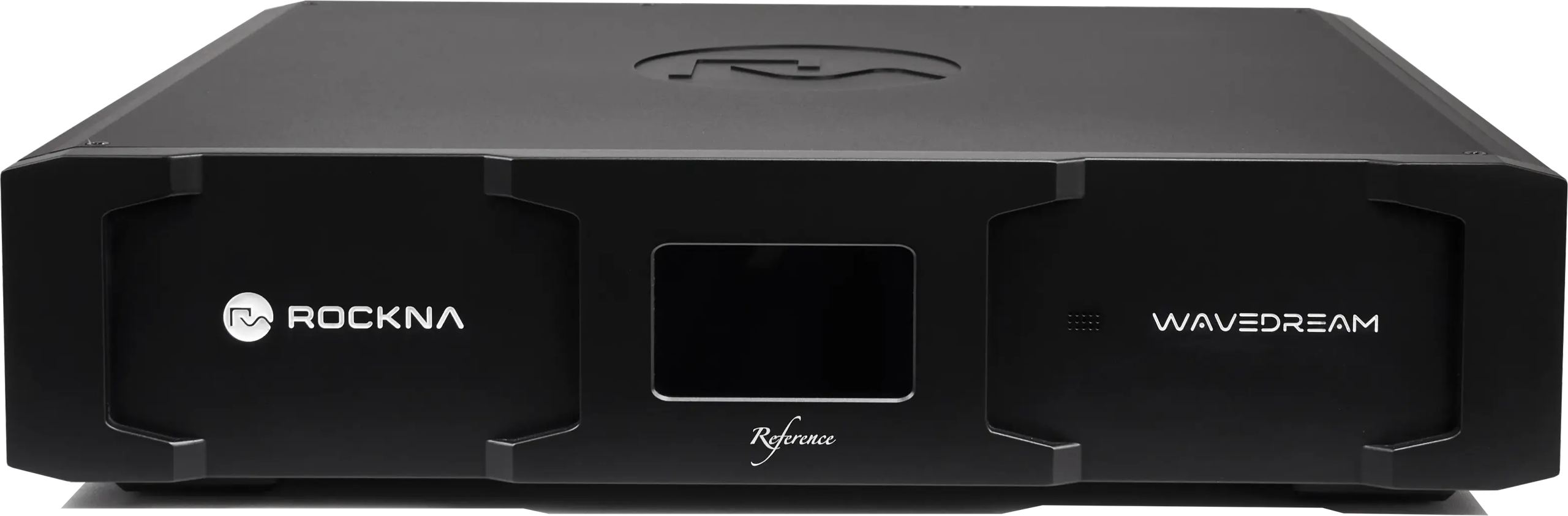

Der Streamer-Teil macht es überflüssig, ein externes Glied zwischen Netzwerkquelle und Wandlung hinzuzufügen. Der Datenstrom gelangt direkt in die digitale Verarbeitung des DAC, ohne Zwischenkabel oder S/PDIF- bzw. USB-Schnittstelle, ein kürzerer Signalweg, der eine potenzielle Quelle von Verschlechterungen beseitigt. Die Wiedergabe unterstützt die üblichen Netzwerkprotokolle der Marke, darunter Roon und UPnP, mit Steuerung über eine mobile App zusätzlich zur Infrarot-Fernbedienung und den vier Tasten an der Front. Das weiße OLED-Display mit 128 x 64 Punkten, in vier Helligkeitsstufen einstellbar, zeigt die Frequenz des aktuellen Signals, den aktiven Eingang, die Lautstärke und den gewählten Filter an.

Umfangreiche Anschlussvielfalt bis DSD512

Die koaxialen S/PDIF- und AES/EBU-Eingänge akzeptieren PCM 24 Bit bis 192 kHz und DSD64 in DoP. USB reicht bis 384 kHz in PCM 32 Bit und bis DSD256 nativ, sogar DSD512 mit einem ASIO-Treiber. Die beiden HD-Link-Eingänge übertragen I2S in LVDS über HDMI-Steckverbinder, bis 384 kHz und DSD512: Dieses Format überträgt das Signal in seiner internen Form, ohne Frame-Konvertierung, sofern eine kompatible Quelle verwendet wird. Die wählbaren Modi Rockna und PS Audio regeln die Frage der Pinbelegung, da I2S zwischen Herstellern nicht standardisiert ist. Am Ausgang weisen die unsymmetrischen RCA- (6,6 Vpp) und symmetrischen XLR-Anschlüsse (13,2 Vpp) eine Impedanz von 0,5 Ω auf, niedrig genug, um lange Kabel oder wenig empfindliche Eingangsstufen zu verkraften.

Ein vollwertiger digitaler Vorverstärker

Die Lautstärkeregelung basiert auf einem intern entwickelten Multiplikatornetzwerk mit 256 Schritten zu 0,5 dB. Diese feine Auflösung erlaubt den direkten Anschluss an eine Endstufe, wodurch der Vorverstärker aus der Kette entfernt wird. Die Frage sollte in jedem System angehört werden: Ein hochwertiger analoger Vorverstärker bringt manchmal eine Substanz mit, die der Direktanschluss nicht hat, doch die Transparenz des verkürzten Signalwegs hat ihre Anhänger. Hinzu kommen die Wahl der absoluten Phase (normal oder invertiert), ein dreieckverteiltes Dither, das auf die letzten Bits angewendet wird, um die Linearität des R2R-Netzwerks zu verbessern, sowie eine Einstellung der DSD-Bandbreite auf breit oder schmal.

Technische Merkmale

Digital-Analog-Wandlung

• Wandlungstyp: diskretes R2R, hybride Sign-Magnitude-Topologie
• DAC-Module: RD-1 Edition FPGA-gesteuert, symmetrische Version (XLR)
• Oversampling
  • Fester Faktor 16x (768 kHz / 705,6 kHz je nach Eingangsfrequenz)
  • 58 DSP-Blöcke
  • 15 GMACS Rechenleistung
• Digitale Parks-McClellan-Filter mit 4820 Koeffizienten: lineare Phase, minimale Phase, hybride Phase, NOS-Modus (ohne Filter)
• Mathematische Präzision: Berechnung mit 68-Bit-Ganzzahlen
• Dämpfung im Sperrband: -145 dB
• Welligkeit im Durchlassband: 0,0001 dB
• Femtovox-Taktverwaltung
  • Direkte Synthese des Wandlungstakts
  • Jitter von etwa 300 fs
  • Genauigkeit von 1 ppb
• PLL
  • Pufferspeicher im digitalen Bereich
  • Hochfrequente asynchrone Erfassung (500 MHz Abtastung)
  • Zwei Reaktionsmodi: stream und local
• Lautstärkeregelung
  • Maßgeschneidertes Multiplikatornetzwerk
  • 256 Schritte zu 0,5 dB
  • Direkter Ausgang zu einem Leistungsverstärkerblock möglich
• Audio-Einstellungen
  • Auswahl der absoluten Phase: normal oder invertiert
  • Aktivierbares Dither (dreieckige Verteilung)
  • DSD-Bandbreite breit oder schmal

Digitale Eingänge

• S/PDIF koaxial: PCM 24 Bit von 44,1 bis 192 kHz, DSD64 in DoP
• AES / EBU: PCM 24 Bit von 44,1 bis 192 kHz, DSD64 in DoP
• USB: PCM 32 Bit von 44,1 bis 384 kHz, DSD64 bis DSD256 (DSD512 in ASIO)
• HD-Link 1 (I2S LVDS über HDMI): PCM 32 Bit von 44,1 bis 384 kHz, DSD64 bis DSD512
• HD-Link 2 (I2S LVDS über HDMI): PCM 32 Bit von 44,1 bis 384 kHz, DSD64 bis DSD512
• I2S-Kompatibilität: Rockna- und PS Audio-Modi wählbar

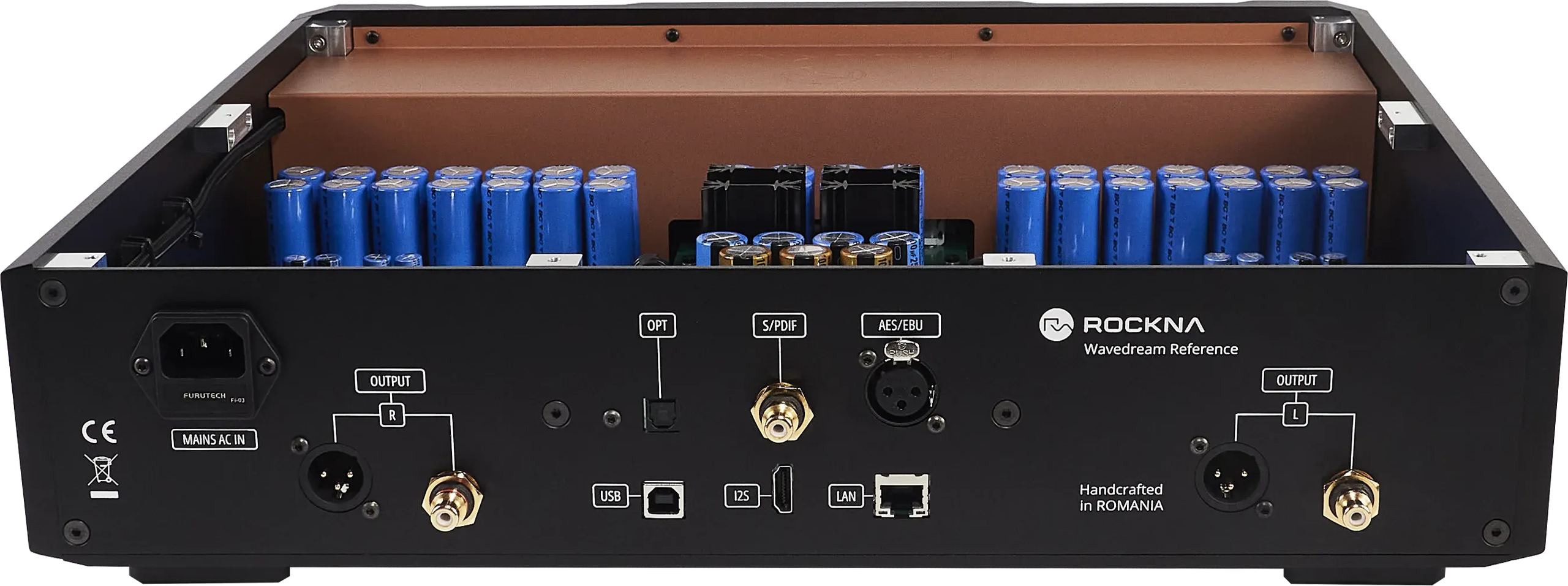

Analoge Ausgänge

• Anschlüsse: unsymmetrische RCA und symmetrische XLR
• Maximale Ausgangsspannung: 6,6 Vpp (RCA), 13,2 Vpp (XLR)
• Ausgangsimpedanz: 0,5 Ω

Gemessene Leistung

• THD+N (bei -6 dB): 0,003 % bzw. -90 dB
• Signal-Rausch-Verhältnis (bei 0 dB): 122 dB
• Dynamikbereich: 122 dB

Steuerung und Ergonomie

• Weißes OLED-Display 128 x 64, Helligkeit in 4 Stufen einstellbar
• Bedienelemente: 4 Tasten an der Front
• Updates: FPGA-Firmware per Audiodatei über den USB-Eingang

Physische Merkmale

• Gehäuse aus eloxiertem Aluminium
• Ausführungen: schwarz oder silber
• Abmessungen (B x T x H): 440 x 360 x 90 mm
• Gewicht: 7,8 kg

Mitgeliefertes Zubehör

• Netzkabel

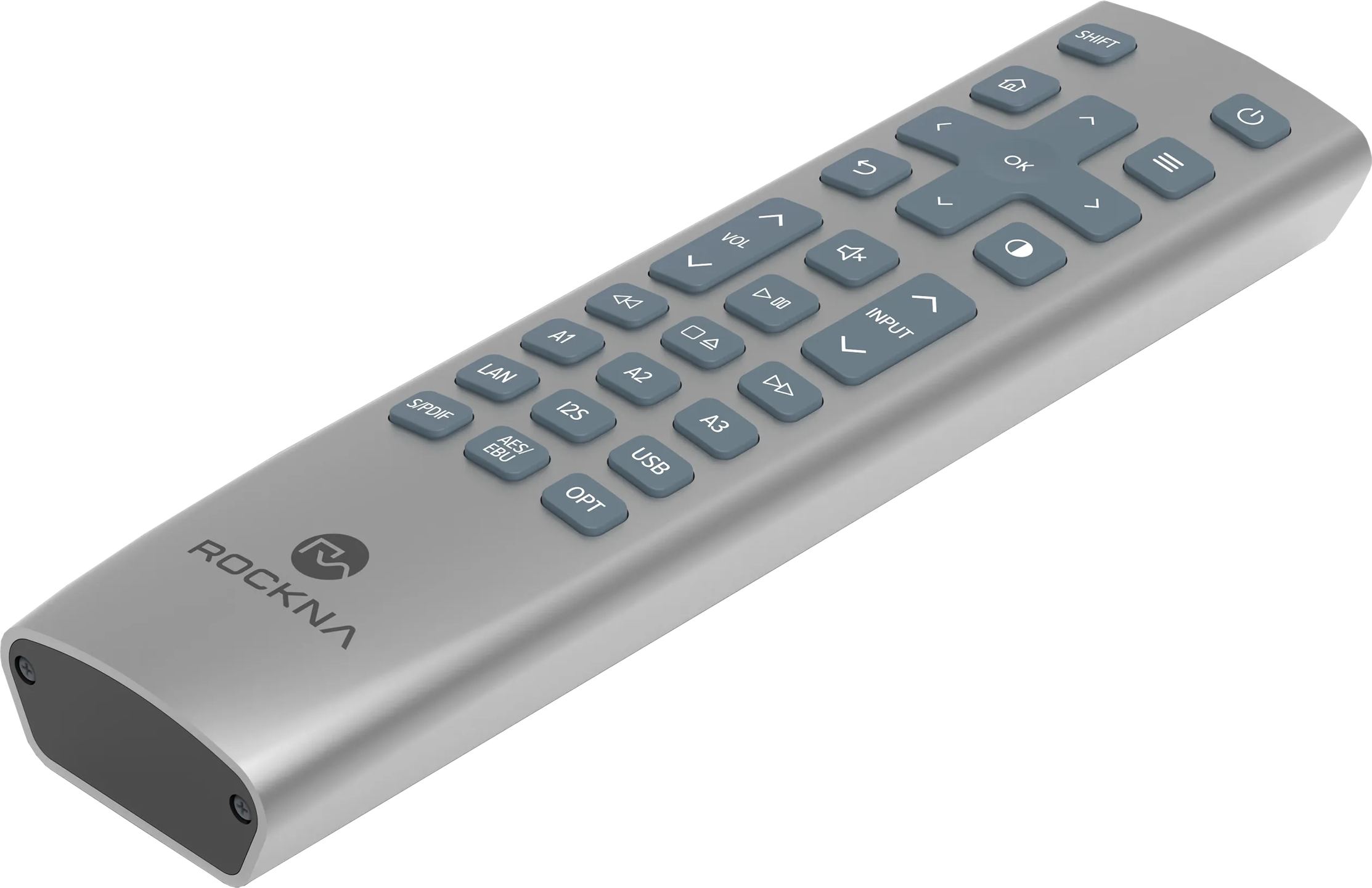

• Infrarot-Fernbedienung
• Benutzerhandbuch
• Garantiekarte
