T+A PS 3100HV

T+A PS 3100 HV: das separate Netzteil für die 3100 HV-Verstärker

Ab einem gewissen Leistungsniveau bringen zusätzliche Watt bei einem Verstärker klanglich kaum noch etwas: Entscheidend für seine Souveränität bei anspruchsvoller Musik ist die Stabilität seiner Stromversorgung. T+A setzt dies mit einem separaten, 38 kg schweren Gerät um, dem Nachfolger des PS 3000 HV, das an den A 3100 HV-Leistungsverstärker oder den PA 3100 HV-Vollverstärker angeschlossen wird und die gesamte Stromversorgung der Lautsprecher übernimmt.

Zwei Netzteile für zwei klar getrennte Stufen

In einem Verstärker formen die Eingangs- und Spannungsverstärkerstufen das Musiksignal: Sie arbeiten mit kleinen Strömen, benötigen aber eine sehr saubere Stromversorgung. Die Ausgangsstufen liefern den Strom, der die Lautsprechermembranen bewegt, und beanspruchen Transformator und Kondensatoren am stärksten. Bei einem allein betriebenen A 3100 HV oder PA 3100 HV versorgt dasselbe interne Netzteil diese beiden Schaltungsteile.

Sobald das PS 3100 HV über sein Power Link-Kabel angeschlossen ist, schaltet ein Relais im Verstärker die Stromversorgung der Ausgangsstufen auf das externe Netzteil um. Das interne Netzteil versorgt dann nur noch die Eingangs- und Spannungsverstärkerstufen, die wenig Strom verbrauchen: Es erzeugt weniger Störungen, und die plötzlichen Stromspitzen der Ausgangsstufen beeinträchtigen nicht mehr die Schaltungen, die die feinsten Signale verarbeiten. Der Klangcharakter des Verstärkers entsteht weiterhin in diesen Eingangsstufen; das PS 3100 HV verbessert seine Fähigkeit, auch dann ohne Einbruch Strom zu liefern, wenn der Lautsprecher eine schwierige Last darstellt.

Ein Reservoir von 240 000 µF hinter jeder Note

Der 1200-VA-Transformator übertrifft das interne Netzteil der Verstärker in seiner Leistung deutlich, und 24 speziell gefertigte, parallel geschaltete Kondensatoren ergeben insgesamt 240 000 µF, also die doppelte Siebkapazität des Verstärkers. Diese Kondensatoren dienen als Reservoir: Sie speichern Energie und geben sie beim Anschlag einer Bassdrum oder bei einem Orchester-Crescendo augenblicklich ab, schneller, als der Transformator allein sie liefern könnte. Die Parallelschaltung senkt ihren Innenwiderstand und ihre innere Induktivität, und die Energiereserve erreicht 1200 Joule.

Eine derart große Kapazität lässt sich nicht ohne Risiko für die Elektroinstallation auf einmal aufladen. Eine prozessorgesteuerte Sanftanlaufschaltung lädt die Kondensatoren behutsam auf und verhindert so, dass beim Einschalten die Sicherung auslöst. Die Anzeige an der Front bleibt während dieser Phase, die etwas Zeit benötigt, orange und kann kurz blinken, wenn das Gerät darauf wartet, dass ein Parameter seinen Sollwert erreicht, bevor es fortfährt.

Ein Zeigermesswerk, das das Stromnetz im Blick behält

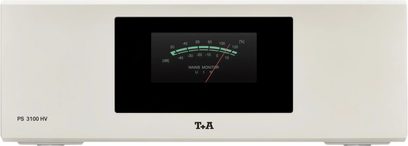

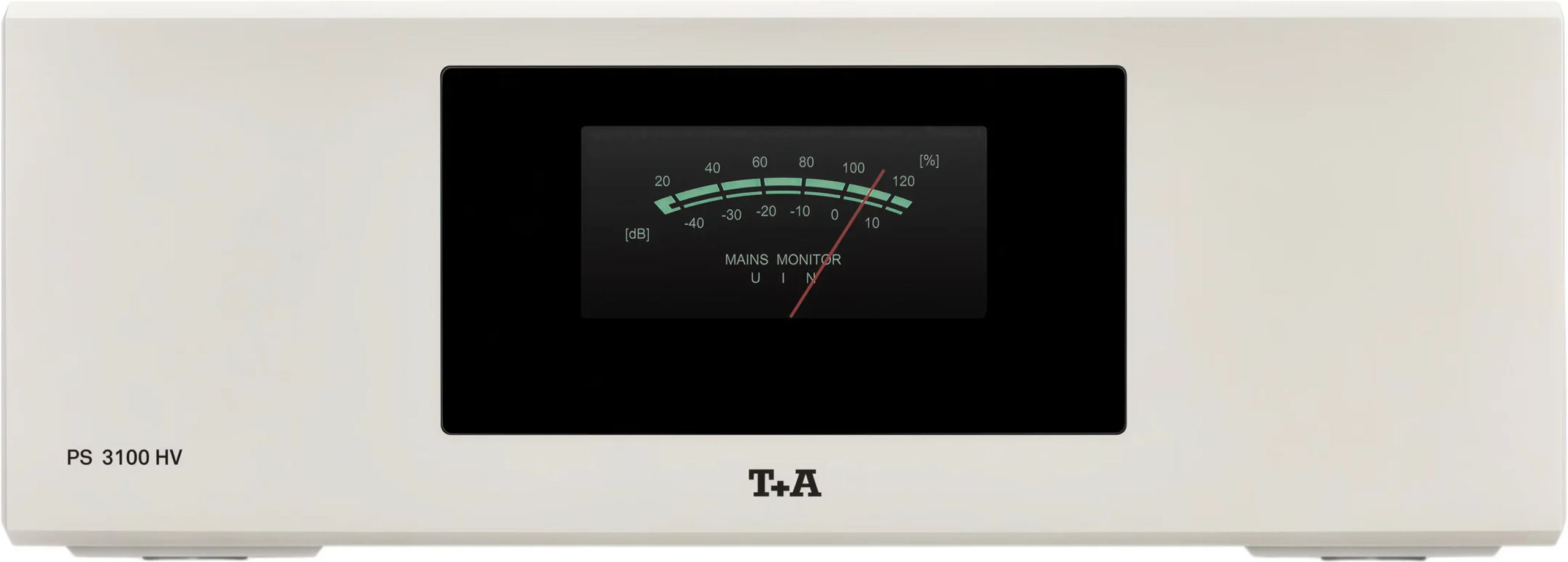

Die Front übernimmt das große Zeigermesswerk des A 3100 HV, gestalterisch an dieses angelehnt, und macht es zu einem Messinstrument für das Stromnetz. Im Modus U (Anzeige aus) zeigt der Zeiger die Netzspannung als Prozentsatz der Nennspannung an, mit einem empfohlenen Betriebsbereich von 90 bis 110 %. Im Modus I (rote Anzeige) zeigt er die Stromaufnahme des PS 3100 HV im Verhältnis zu seiner maximalen Leistung: Kurze Spitzen über 100 % sind unproblematisch, eine dauerhaft darüber liegende Anzeige sollte beobachtet werden. Im Modus N (grüne Anzeige) misst er die Störungen im Stromnetz in Dezibel; oberhalb von −35 dB wird ein hochwertiger Netzfilter oder eine Überprüfung der Elektroinstallation erforderlich.

Da es an der Front keine Bedienelemente gibt, erfolgt der Moduswechsel durch einen langen Druck auf die Taste des A 3100 HV, über das Konfigurationsmenü des P 3100 HV-Vorverstärkers oder über den PA 3100 HV. Bei zwei Netzteilen im Monobetrieb stellt der Vorverstärker beide Geräte gleichzeitig ein, während die Taste jedes A 3100 HV nur das jeweils angeschlossene Netzteil steuert: So lässt sich an einem die Spannung und am anderen die Störbelastung überwachen.

Stereo, Mono und Betriebsmodi des A 3100 HV

Das PS 3100 HV funktioniert ausschließlich mit dem A 3100 HV und dem PA 3100 HV, da der Power Link-Anschluss hohe Ströme und Spannungen überträgt. Bei einem PA 3100 HV oder einem A 3100 HV im Stereobetrieb genügt ein einziges Netzteil. In einer Monokonfiguration erhält jeder A 3100 HV sein eigenes Netzteil, also zwei PS 3100 HV für ein Verstärkerpaar.

Beim A 3100 HV arbeitet das externe Netzteil nur im Modus High Power. Der Modus High Current des Verstärkers setzt auf eine hohe Stromlieferfähigkeit und einen hohen Ruhestrom (den Strom, der auch ohne Musik ständig durch die Ausgangstransistoren fließt) statt auf maximale Leistung, und sein internes Netzteil ist dafür ausreichend dimensioniert: Das PS 3100 HV bleibt dann ausgeschaltet. Um es wieder zu aktivieren, schaltet man den Verstärker aus, wechselt zu High Power und wartet vor dem erneuten Einschalten etwa eine Minute.

Das Ein- und Ausschalten folgt dem Verstärker, der das Netzteil über die H LINK-Verbindung steuert. Da kein Netzschalter vorhanden ist, muss zum vollständigen Trennen des PS 3100 HV vom Stromnetz das Netzkabel gezogen werden; im Standby bleibt sein Verbrauch unter 0,5 W.

Die Elektroinstallation im Vorfeld vorbereiten

Das PS 3100 HV verbraucht bis zu 1500 W, und zusammen mit dem Verstärker kann der Verbrauch 3300 W erreichen: Die Wandsteckdose und ihre Zuleitung müssen diese Leistung bereitstellen können. Das Netzteil wird an derselben Phase wie der Verstärker an eine geerdete Steckdose angeschlossen, niemals hinter einem in Reihe geschalteten Netzaufbereiter oder einem ähnlichen Gerät; auch Steckdosenleisten mit Schalter sind zu vermeiden. Eine Phasenerkennung signalisiert durch grünes Blinken der Anzeige ein verkehrt herum eingestecktes Netzkabel. In Frankreich lässt sich der Hybridstecker nur in einer Richtung in eine Wandsteckdose mit Erdungsstift einstecken; die Korrektur der Polarität muss dann durch einen Elektriker oder über einen Netzverteiler erfolgen, bei dem sich die Ausrichtung des Steckers wählen lässt.

Die Power Link-Verbindung erfolgt über ein Kabel mit M-23-Hochstromsteckverbindern, deren Überwurfring auf die Buchse jedes Geräts geschraubt wird. Der Anschluss erfolgt bei allen Geräten mit gezogenem Netzstecker, mit der Markierung des Steckverbinders nach oben und dem Ring so weit angezogen, dass die Dichtung nicht mehr sichtbar ist; die Buchse des Netzteils wird ohnehin spannungsfrei geschaltet, sobald das Kabel entfernt wird. Das mitgelieferte Kabel, dem Netzkabel und Anleitung beiliegen, eignet sich für übereinander aufgestellte Geräte, wobei der Verstärker zwingend oben stehen muss. Eine optional erhältliche längere Version (Artikelnummer 4084-99401) ermöglicht eine Aufstellung nebeneinander.

Mit jeweils 46 cm Breite und Tiefe, 17 cm Höhe und 38 kg benötigt das Netzteil ein stabiles Möbelstück und muss von zwei Personen bewegt werden. Es braucht rund zehn Zentimeter Freiraum zur Wärmeabfuhr, einen Raum mit einer Temperatur zwischen 10 und 35 °C und vorzugsweise eine Oberfläche aus Stein, Glas oder Metall statt einer empfindlichen Lack- oder Holzoberfläche.

Technische Daten

Übersicht und Kompatibilität

• Gerätetyp: externes Leistungsnetzteil für Verstärker
• Kompatibilität: Leistungsverstärker T+A A 3100 HV, Vollverstärker T+A PA 3100 HV
• Funktionsprinzip: übernimmt die Stromversorgung der Ausgangsstufen des Verstärkers; dessen internes Netzteil versorgt dann nur noch die Eingangs- und Spannungsverstärkerstufen
• Monobetrieb: zwei PS 3100 HV für zwei A 3100 HV im Monomodus
• Betriebsarten des A 3100 HV: Netzteil im Modus High Current inaktiv, ausschließlich für den Modus High Power vorgesehen

Stromversorgung und elektrische Leistungsdaten

• Transformatorleistung: 1200 VA
• Siebkapazität: 240000 µF, verdoppelt die Siebkapazität des Verstärkers
• Netzversorgung: 220–240 V, 50 / 60 Hz
• Maximale Leistungsaufnahme: 1500 W
• Leistungsaufnahme im Standby: 0,5 W
• Bedingungen für den Netzanschluss:
  • An derselben Phase wie der Verstärker
  • Ohne vorgeschalteten Netzaufbereiter
  • Steckdose mit einer Belastbarkeit von bis zu 3300 W für Netzteil und Verstärker zusammen

Einschalten und Sicherheit

• Einschalten: automatisch, vom angeschlossenen Verstärker gesteuert
• Sanftanlauf: schonendes Laden der Kondensatoren, verhindert das Auslösen der Sicherung beim Einschalten
• Phasenerkennung: Anzeige eines verpolt eingesteckten Netzkabels durch die Kontrollleuchte
• Sicherheit: Abschaltung der Spannung an der Power Link-Buchse bei abgezogenem Kabel

Netzüberwachung

• Anzeige: Zeigergalvanometer an der Frontseite
• Anzeigemodi:
  • Modus U: Netzspannung in Prozent der Nennspannung, empfohlener Bereich von 90 bis 110 %
  • Modus I: vom Netzteil aufgenommener Strom in Prozent seiner maximalen Leistung
  • Modus N: Störpegel im Stromnetz in dB, Netzfilter bei Werten über −35 dB empfohlen
• Moduswechsel: über den A 3100 HV durch langes Drücken, den Vorverstärker P 3100 HV oder den PA 3100 HV
• Kontrollleuchte: zeigt den Anzeigemodus, den Anlaufstatus und Störungen an

Anschlüsse

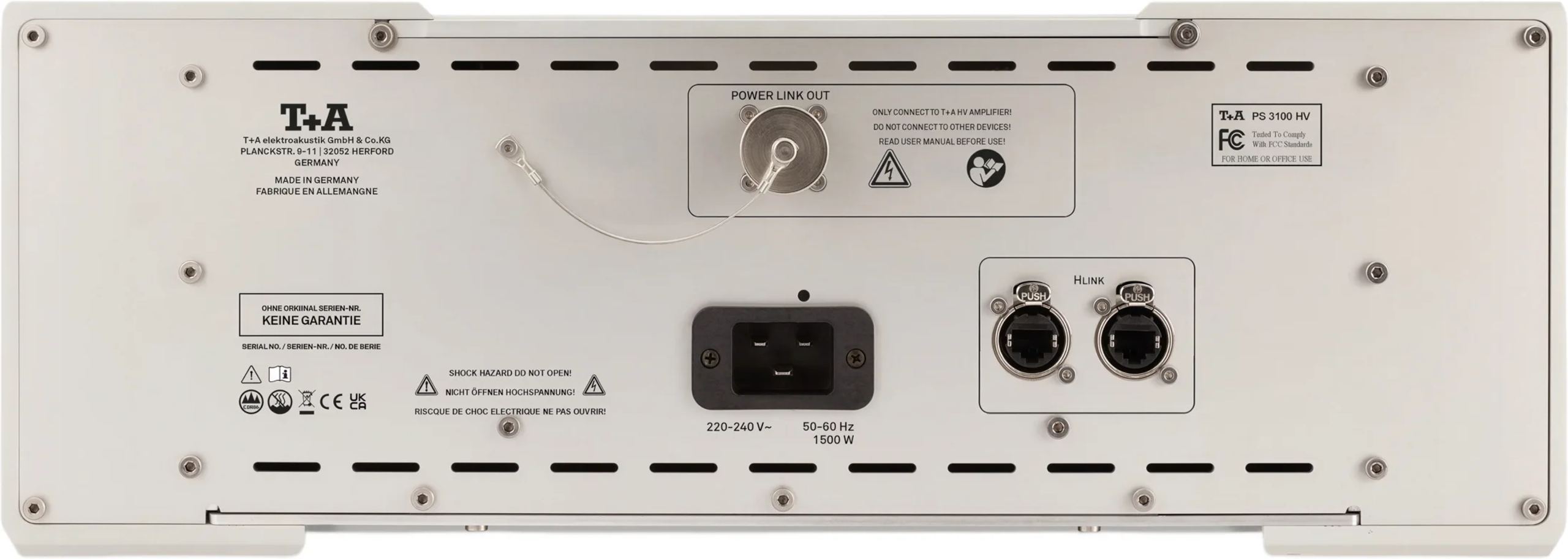

• Stromversorgungsausgang: Buchse Power Link Out mit Hochstromsteckverbinder M-23 mit Schraubring
• Steuerung: Eingang H LINK zum Verstärker
• Netzanschluss: IEC-Einbaubuchse

Zubehör

• Mitgeliefertes Zubehör: Netzkabel, Power Link-Kabel für übereinander aufgestellte Geräte, Bedienungsanleitung
• Optionales Zubehör: langes Power Link-Kabel für eine Aufstellung nebeneinander, Artikelnummer 4084-99401

Abmessungen und Gewicht

• Abmessungen (B × T × H): 460 × 460 × 170 mm
• Gewicht: 38 kg
