T+A M 200 silber

T+A M 200: Mono-Endstufe der Serie 200

Diese Mono-Endstufe übernimmt die Elektronik des Stereo-Verstärkers A 200 aus der Serie 200 von T+A und stellt sie einem einzigen Lautsprecher zur Verfügung, mit mehr als 400 Watt an 4 Ohm. Für eine Stereoanlage werden daher zwei benötigt. Das Gehäuse behält das kompakte Format der Serie bei, mit 32 cm Breite und 5 kg Gewicht, und lässt sich sowohl an den D/A-Wandler mit Vorverstärker DAC 200 der Marke als auch an jeden Vorverstärker mit RCA- oder XLR-Ausgängen anschließen.

Ein ganzer Verstärker für jeden Lautsprecher

In einem Stereo-Verstärker teilen sich die beiden Kanäle ein Gehäuse, ein Netzteil und benachbarte Schaltungen. Ein kleiner Teil des linken Signals gelangt dabei immer auch auf die rechte Seite – das ist das Übersprechen. Mit einer Mono-Endstufe pro Lautsprecher entfällt dieses Problem, und jedem Lautsprecher steht die gesamte Energiereserve seines Netzteils zur Verfügung, ohne sie bei anspruchsvollen Passagen teilen zu müssen. Der M 200 liefert 210 W an 8 Ohm und 420 W an 4 Ohm. Die Leistung verdoppelt sich exakt, wenn sich die Impedanz halbiert. Das zeigt, dass das Netzteil seine Spannung halten kann, wenn der Lautsprecher mehr Strom verlangt. Lautsprecher mit niedriger oder stark schwankender Impedanz profitieren davon am meisten.

Die von T+A angepasste Purifi Eigentakt-Ausgangsstufe

Die Ausgangsstufe arbeitet in Klasse D. Ihre Transistoren leiten nicht dauerhaft, sondern schalten mit sehr hoher Frequenz, und das Audiosignal wird anschließend durch Filterung rekonstruiert. Die Verluste sind gering und die Wärmeentwicklung ist moderat, was den Leerlaufverbrauch von 25 W und den Verzicht auf große Kühlkörper erklärt. T+A setzt hier auf die Eigentakt-Technologie des dänischen Spezialisten Purifi, die mit Zustimmung ihrer Entwickler an die eigenen Anforderungen angepasst wurde. Der Frequenzgang reicht von 1 Hz bis 60 kHz bei weniger als 3 dB Abweichung. Diese Reserve über den hörbaren Bereich hinaus bewahrt die Form von Transienten und vermeidet früh einsetzende Phasenverschiebungen, die bei stärker begrenzten Verstärkern die Höhen beeinträchtigen. Harmonische Verzerrungen und Intermodulationsverzerrungen bleiben beide unter 0,002 %, und der Signal-Rausch-Abstand erreicht 113 dB.

Eine HV-Eingangsstufe aus der Spitzenklasse

Vor der Klasse-D-Stufe übernimmt die Spannungsverstärkung die HV-Topologie aus der anspruchsvollsten Serie von T+A. Herkömmliche Verstärker korrigieren ihre Fehler durch eine starke Gegenkopplung, die einen Teil des Ausgangssignals zum Eingang zurückführt, um ihn mit dem ursprünglichen Signal zu vergleichen. Sie senkt die gemessenen Verzerrungen, kann aber eigene Artefakte einbringen. Die HV-Schaltung erreicht ihre Linearität bereits durch ihre Konstruktion und kommt ohne diese starke Gegenkopplung aus. Die Gesamtverstärkung beträgt 31,4 dB, also Faktor 37. Zum Erreichen der Nennleistung sind 1,13 V am RCA-Eingang oder 2,26 V am XLR-Eingang erforderlich – Pegel, die ein üblicher Vorverstärker problemlos liefert.

Ein Hochfrequenz-Schaltnetzteil mit sinusförmigem Takt

Der M 200 besitzt weder einen massiven Ringkerntransformator noch eine Batterie großer Kondensatoren, was sein Gewicht von 5 kg erklärt. Sein von T+A entwickeltes Schaltnetzteil arbeitet mit einem rein sinusförmigen Takt bei einer Frequenz, die doppelt so hoch ist wie bei üblichen Schaltnetzteilen. Die Störungen, die ein solches Netzteil normalerweise im hörbaren Bereich erzeugt, werden aus dem Hörbereich verlagert. Die Speicherkondensatoren werden 100.000-mal pro Sekunde nachgeladen, und die Versorgungsspannung der Ausgangsstufen bleibt selbst unter hoher Last stabil. Die maximale Leistungsaufnahme erreicht 500 W und sinkt im Standby auf unter 0,5 W.

Ein an der Front einstellbarer Dämpfungsfaktor

Der Dämpfungsfaktor beschreibt die Fähigkeit des Verstärkers, die Bewegung der Membran zu kontrollieren und sie vor allem nach dem Ende des Signals abrupt zu stoppen. Er entspricht dem Verhältnis zwischen der Lautsprecherimpedanz und der Ausgangsimpedanz des Verstärkers. Mit einem Faktor von über 800 weist der M 200 an einem 8-Ohm-Lautsprecher eine Ausgangsimpedanz von etwa einem Hundertstel Ohm auf und kontrolliert den Bass sehr straff. Die Taste DF LO an der Front senkt diesen Faktor auf einen Wert über 70. Der Bass wird runder, die Wiedergabe wärmer, und manche Lautsprecher, die ursprünglich auf weniger straff kontrollierende Verstärker abgestimmt wurden, finden zu ihrer Ausgewogenheit zurück. Die richtige Einstellung hängt von den Lautsprechern und dem persönlichen Geschmack ab; ein Hörvergleich genügt, um sich zu entscheiden. Bei Verbindung mit einem DAC 200 lässt sich die Einstellung des M 200 durch langes Drücken der Taste F3 auf der Fernbedienung des Vorverstärkers ändern.

Bi-Wiring, Bi-Amping und Verbindung mit der Serie 200

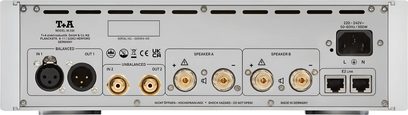

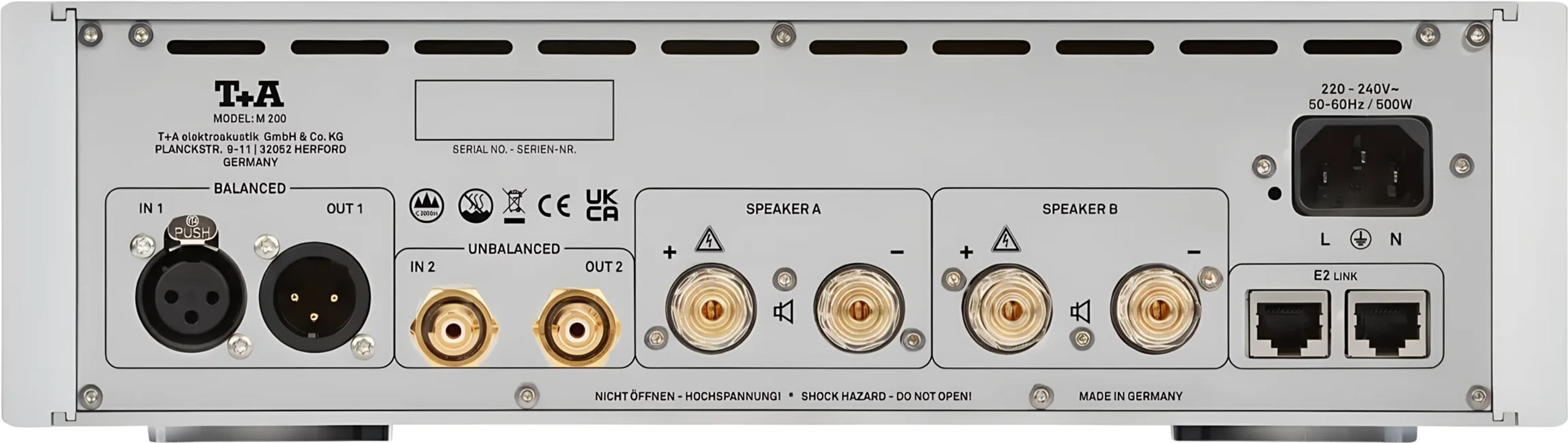

Die Rückseite bietet einen symmetrischen XLR-Eingang und einen unsymmetrischen RCA-Eingang, von denen entweder der eine oder der andere genutzt werden darf, niemals beide gleichzeitig. Die XLR-Verbindung ist weniger anfällig für Störungen, die entlang des Kabels eingefangen werden, und daher besonders empfehlenswert, wenn der Vorverstärker sie bietet. Jeder Eingang verfügt über einen Durchschleifausgang desselben Formats, der das Signal für Bi-Amping an einen zweiten Verstärker weiterleitet. In dieser Konfiguration versorgt ein M 200 den Bassbereich jedes Lautsprechers, während ein A 200 oder ein weiterer M 200 den Mittel- und Hochtonbereich übernimmt, nachdem die Brücken an den Lautsprecheranschlüssen entfernt wurden.

Zwei Lautsprecherausgänge, A und B, lassen sich an der Front separat schalten. Sie dienen zum Bi-Wiring eines Lautsprechers mit doppeltem Anschlussfeld oder zur Versorgung von zwei Lautsprechern. Ein einzelner Lautsprecher muss mindestens 4 Ohm aufweisen, zwei Lautsprecher jeweils mindestens 8 Ohm. In Verbindung mit dem DAC 200 schaltet die mitgelieferte E2-Link-Verbindung beide Endstufen ohne Verzögerung zusammen mit dem Vorverstärker ein und aus, und über die Fernbedienung lassen sich die Ausgänge A, B, A+B oder keiner auswählen.

Ein Schutzsystem, das Temperatur, Last und Clipping überwacht

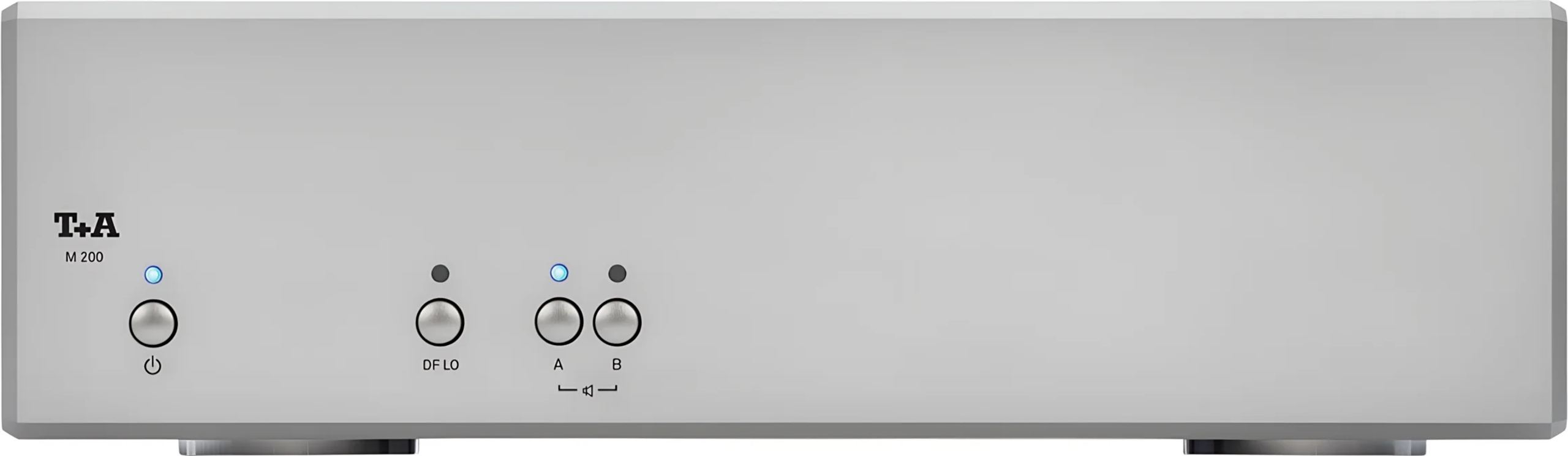

Das System Intelligent Safe Control überwacht kontinuierlich die Temperatur, die vom Lautsprecher dargestellte Last und das Clipping. Bei Überlastung, Kurzschluss oder Übersteuerung schaltet es die Lautsprecherausgänge sofort ab, und die Anzeigen an der Front blinken in einem Farbcode, der die Ursache angibt. Der Verstärker nimmt den Betrieb nach etwa zwanzig Sekunden wieder auf, bei Überhitzung nach dem Abkühlen. Die Front aus eloxiertem Aluminium in Silber oder Schwarz übernimmt das Design des A 200 und trägt lediglich vier beleuchtete Tasten: Ein/Aus, DF LO, Ausgang A und Ausgang B.

Technische Daten

Endstufe

• Nennleistung pro Kanal
  • An 4 Ω: 420 W
  • An 8 Ω: 210 W
• Frequenzgang: 1 Hz bis 60 kHz (+0 / −3 dB)
• Signal-Rausch-Abstand: 113 dB
• Verzerrungen
  • Klirrfaktor (THD): unter 0,002 %
  • Intermodulationsverzerrungen: unter 0,002 %
• Dämpfungsfaktor: über 800
  • Im Modus DF LO: über 70
• Verstärkungsfaktor: × 37, entsprechend 31,4 dB

Audioeingänge

• Unsymmetrischer RCA-Hochpegeleingang
  • Nennempfindlichkeit: 1,13 V RMS
  • Impedanz: 5,8 kΩ
• Symmetrischer XLR-Eingang
  • Nennempfindlichkeit: 2,26 V RMS
  • Impedanz: 20 kΩ

Stromversorgung

• Versorgungsspannung: 220 bis 240 V
• Netzfrequenz: 50 bis 60 Hz
• Leistungsaufnahme
  • Maximal: 500 W
  • Im Leerlauf, Gerät eingeschaltet ohne Signal: 25 W
  • Im Standby: unter 0,5 W

Mitgeliefertes Zubehör

• Netzkabel, E2-Link-Kabel

Verfügbare Ausführungen

• Silber eloxiertes Aluminium: Artikelnummer 43
• Schwarz eloxiertes Aluminium: Artikelnummer 42

Abmessungen und Gewicht

• Abmessungen (H × B × T): 10 × 32 × 34 cm
• Gewicht: 5 kg
