GigaWatt Pack PF-1e mit PowerSync 1,5m

Der GigaWatt PowerSync, ein Basiskabel der neuen GigaWatt-Serie, verwendet OFHC C10100 Kupferleiter mit einer Reinheit von 5N, die für eine homogene Struktur und optimale Leitfähigkeit geglüht wurden.

Das Kabel umfasst drei 2 mm2 Leiter, die mit PE isoliert sind. Jeder Leiter enthält 10 Drähte mit einem Durchmesser von 0,514 mm.

Die Leiter sind durch einen statischen Aluminiumschirm geschützt. Seine hermetische Struktur, die das Kabel vollständig abdeckt, blockiert effektiv externe EMI- und RFI-Störungen und verhindert interne Interferenzen. Eine zusätzliche Drainageleitung befindet sich unter dem Schirm.

Das Ganze ist von einer äußeren Isolierung aus GA 70AT03 umgeben, die mit einem Nylon-Geflecht überzogen ist.

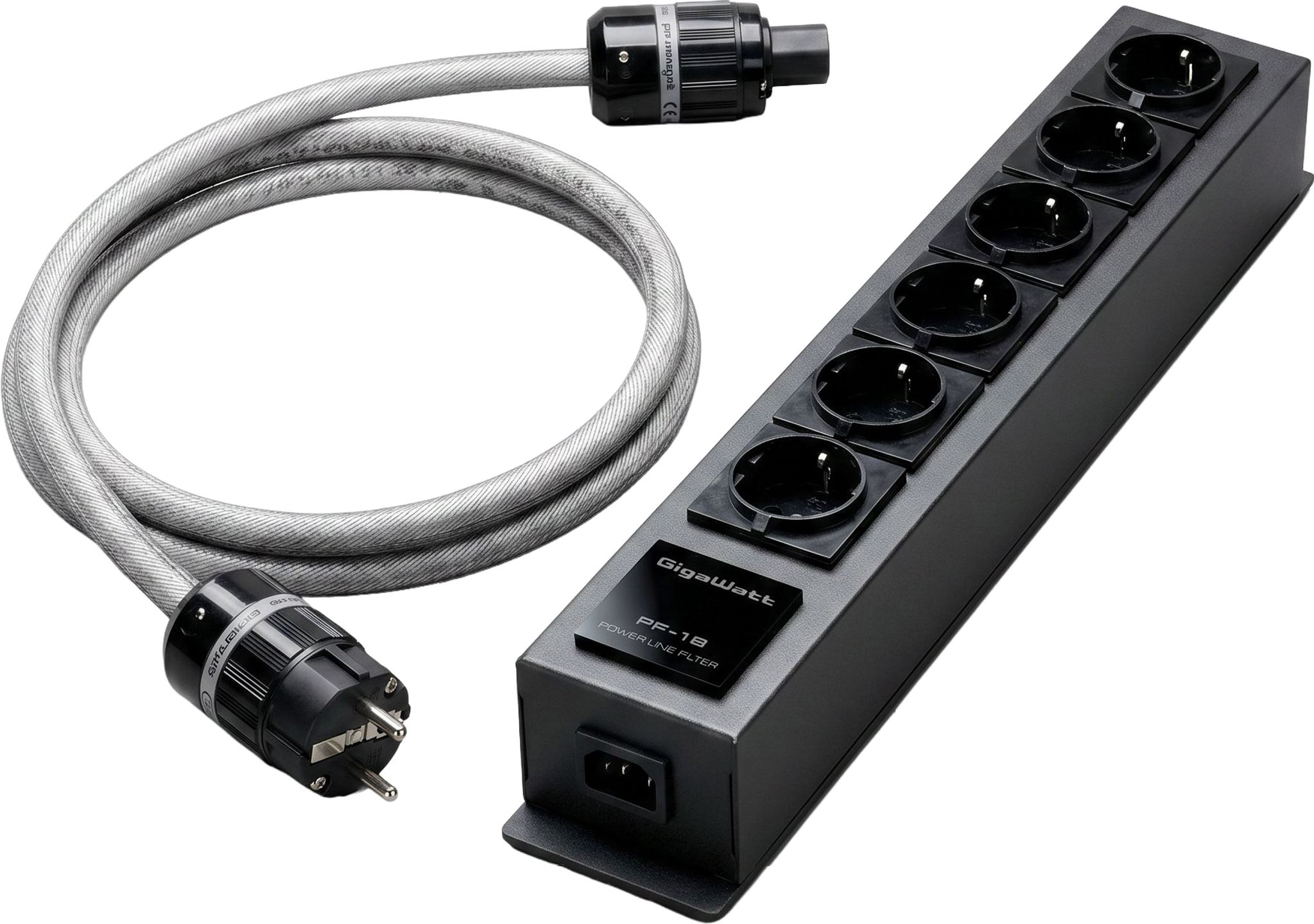

Das Paket umfasst:

• 1 Steckdosenleiste PF-1e
• 1 PowerSync-Kabel von 1,5 m

Technische Daten

PowerSync-Kabel 1,5 m

• Leiter:
  • 3 x 2 mm², sauerstofffreies hochleitfähiges Kupfer (OFHC) mit mehreren Litzen
  • 10 Litzen (0,514 mm) pro Leiter
  • Masseleiter mit 7 Litzen
• Isolierung:
  • Polyethylen-Dielektrikum (PE)
  • Statische Abschirmung aus Aluminiumfolie
  • Innere Ummantelung aus Polyvinylchlorid (PVC)
  • Äußere Ummantelung aus geflochtenem Nylon
• Abmessungen: Außendurchmesser Ø 11,5 mm
• Anschlüsse: G-010, G-030 Steckverbinder

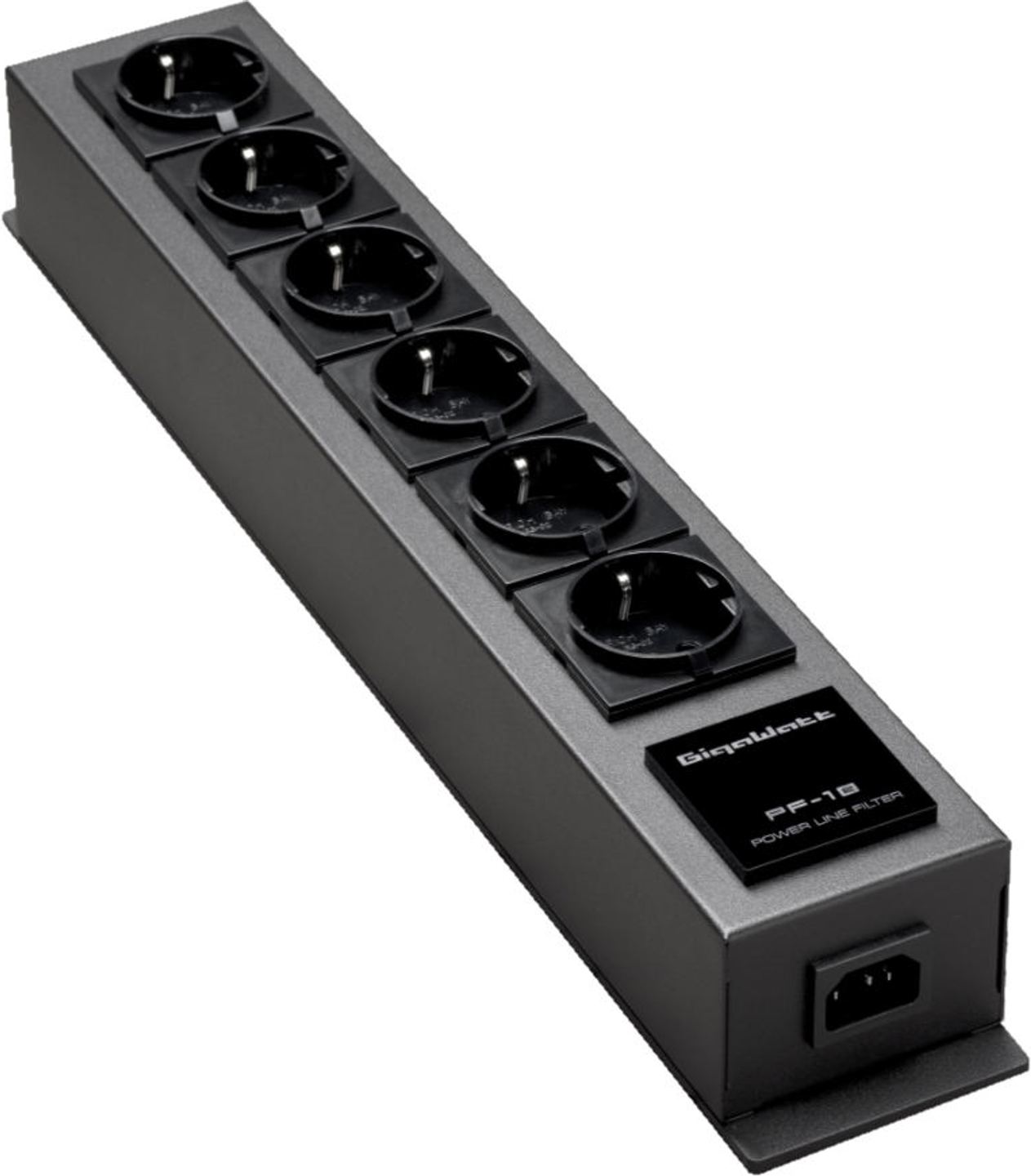

Steckdosenleiste PF-1e

• Aufbau:
  • Geschirmtes Metallgehäuse
  • Leiterplatte mit breiten Leiterbahnen
  • Sternförmige Verteilung
  • Silberlötstellen
• Sicherheit:
  • Integrierter RLC-Filter
  • Sicherheitsabdeckungen an allen Steckdosen
  • Betriebsanzeige

Elektrische Eigenschaften

• Maximale Leistung: 3.500 W
• Nennstrom: 16 A
• Spitzenstrom: 13.000 A

Anschlüsse

• Eingänge: 6 Steckdosen 16 A Typ Schuko, umkehrbar (oberer oder unterer Schutzleiter)
• Ausgang: Gigawatt G-040 Schuko, versilberte Kontakte

Physikalische Eigenschaften

• Abmessungen: 420 x 75 x 57 mm (L x H x T)
• Gewicht: 3,05 kg
