T+A P 3100 HV silber

Ein Vorverstärker hat auf dem Papier eine einfache Aufgabe: eine Quelle auswählen, ihre Lautstärke regeln und das Signal an den Leistungsverstärker weitergeben, ohne etwas hinzuzufügen oder wegzunehmen. T+A hat dieses Modell auf deutlich höheren Betriebsspannungen als üblich, zwei durchgängig getrennt verarbeiteten Kanälen und einem Signalweg ohne jegliche Koppelkondensatoren aufgebaut. Das Ergebnis ist ein vollständig analoges Gerät mit einem Gewicht von 28 kg, das den P 3000 HV ablöst.

Hochspannung für Transistoren

Das Kürzel HV steht für High Voltage. Bei den meisten Transistorvorverstärkern arbeiten die Stufen mit einigen Dutzend Volt. T+A versorgt sie hier mit bis zu 100 V. Der Vorteil ist derselbe wie bei einem Röhrenverstärker: Jeder Transistor nutzt nur einen kleinen Teil seines Arbeitsbereichs, laut Hersteller weniger als 20 %, und bleibt in dem Bereich, in dem sein Verhalten am linearsten ist. Die Verzerrungen nehmen ab, die Dynamikreserve steigt. Der P 3100 HV verarbeitet Signale bis zu 80 V Spitze-Spitze ohne Übersteuerung, weit mehr, als irgendeine Quelle liefert.

Die Schaltung ist vollständig diskret aufgebaut, ohne Operationsverstärker (jene kleinen Chips, die eine komplette Stufe in einem Bauteil vereinen). T+A verwendet differenzielle Kaskodenschaltungen mit Sperrschicht-Feldeffekttransistoren, von Hand selektierten Audio-JFETs. Ihre Linearität ergibt sich aus der Topologie und der Auswahl der Bauteile, sodass die Schaltung nahezu vollständig auf eine globale Gegenkopplung verzichtet, jenen Korrekturmechanismus, der einen Teil des Ausgangssignals wieder zum Eingang zurückführt.

Direkte Kopplung von der ersten bis zur letzten Stufe

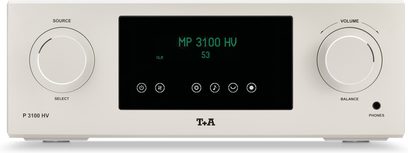

Von außen unterscheidet sich der P 3100 HV von seinem Vorgänger nur durch die auf der Front eingravierte Modellbezeichnung. Die Unterschiede liegen unter der Haube. Im P 3000 HV verbanden hochwertige Kondensatoren die Eingangs- und Ausgangsstufen mit der Lautstärkeregelung. Die neue Leiterplatte kompensiert die temperaturbedingten Driften der Transistoren und legt ihre Arbeitspunkte präzise fest: Das Signal wird nun gleichspannungsgekoppelt geführt, ohne einen einzigen Kondensator zwischen Eingang, Lautstärkeregelung und Ausgang.

Die Lautstärkeregelung und die Quellenwahl erfolgen über versiegelte, gasdichte Relais mit vergoldeten Kontakten, die unempfindlich gegen Staub und Oxidation sind. Die Stromversorgung des Steuerteils erhält mehr Leistung und eine bessere Abschirmung, und der bereits großzügig dimensionierte Ringkerntransformator des Analogteils wird auf 115 VA aufgerüstet. Die Siebkondensatoren haben eine Gesamtkapazität von 75 000 µF.

Zwei Kanäle, bis ins Gehäuse getrennt

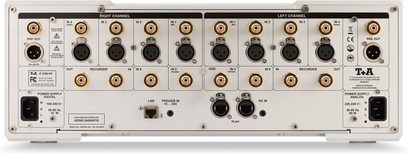

Die Rückseite zeigt auf Anhieb den Doppel-Mono-Aufbau: Die Anschlüsse des linken und des rechten Kanals sind jeweils auf einer Seite zusammengefasst, und jeder Kanal verfügt über eine eigene Platine, die mit der anderen vollkommen identisch ist. Die Schaltung ist durchgängig symmetrisch aufgebaut, was sich in einer Kanaltrennung von mehr als 108 dB niederschlägt.

Die Vorverstärkerplatinen befinden sich im oberen Teil des Gehäuses, in einem durch 10 bis 15 mm dicke Aluminiumplatten geschlossenen Fach. Stromversorgung und Netzteil sind darunter untergebracht, isoliert und abgeschirmt. Zwei Netzkabel werden mitgeliefert, da die Stromversorgungen für Steuerung und Analogteil getrennt sind. Das Gehäuse ist in Silber oder Titan erhältlich.

Elf analoge Eingänge und zwei Vorverstärkerausgänge

Der P 3100 HV ist ein rein analoger Vorverstärker, ohne Wandler oder Digitaleingang. Er bietet sieben unsymmetrische RCA-Eingänge (Empfindlichkeit von 250 mV bis 9 V effektiv, 20 kΩ) und vier symmetrische XLR-Eingänge (500 mV bis 18 V effektiv, 5 kΩ). Digitale Quellen werden daher über einen externen Wandler angeschlossen, etwa die Player der HV-Serie von T+A.

Eingang 4 lässt sich für den Surround-Modus konfigurieren. Der Vorverstärker leitet das Signal dann mit festem Pegel durch und überlässt die Lautstärkeregelung dem angeschlossenen Heimkinoprozessor: Die vorderen linken und rechten Kanäle eines Mehrkanalsystems nutzen dieselben Verstärker wie bei der Stereowiedergabe, ohne dass zwei Lautstärkeregler miteinander in Konflikt geraten können.

Ausgangsseitig wird das Signal über RCA und XLR ausgegeben, jeweils mit einer Impedanz von 50 Ω. Dieser niedrige Wert ermöglicht es, lange Kabel und beliebige Leistungsverstärker ohne Höhenverlust anzusteuern. Der XLR-Ausgang erreicht bis zu 19,6 V effektiv. Ein Aufnahmeausgang mit festem Pegel ergänzt die Ausstattung, ebenso wie ein Triggereingang (+5 bis +20 V), der den Vorverstärker gleichzeitig mit einem anderen Gerät einschaltet.

Kopfhörer, Klangregler und Phono

Die Front bietet einen Kopfhörerausgang mit hoher Stromlieferfähigkeit. Ein analoges Verarbeitungsmodul ergänzt Klangregler und eine Loudness-Funktion, die für jeden Kanal separat einstellbar sind. Sie lassen sich vollständig deaktivieren, um zum direktesten Signalweg zurückzukehren, und kommen zum Einsatz, wenn ein zu halliger Raum oder das Hören bei geringer Lautstärke eine Anpassung erfordert.

Ein freier Steckplatz nimmt optional ein Phonomodul für Tonabnehmer mit beweglichem Magneten (MM) oder beweglicher Spule (MC) auf. Plattenspieler lassen sich dann direkt anschließen, ohne separaten Phonovorverstärker. Die Fernbedienung F 3001 und der Fernbedienungsempfänger E 2000 werden mit dem Gerät geliefert.

Technische Daten

Übersicht und Architektur

• Typ: High-End-Stereo-Vorverstärker
• Vollsymmetrische Doppel-Mono-Architektur mit vollständiger Kanaltrennung
• Vollständig diskrete Audioschaltungen ohne Operationsverstärker
• Identische Platinen für beide Kanäle
• Verstärkerstufen mit selektierten Audio-Sperrschicht-Feldeffekttransistoren (JFET)
• Differenzielle Kaskodentopologie
• Hochspannungstechnologie T+A High Voltage (HV)
  • Betriebsspannungen bis zu 100 V in den Vorverstärkerstufen

Vorverstärkerleistung

• Frequenzgang: 0,5 Hz – 300 kHz (+0 / −3 dB)
• Signal-Rausch-Abstand: 108 / 112 dB
• Gesamtklirrfaktor (THD): < 0,001 %
• Intermodulationsverzerrung: < 0,001 %
• Kanaltrennung: > 108 dB
• Maximale Signalverarbeitungsspannung: bis zu 80 V Spitze-Spitze

Analoge Eingänge und Erweiterungen

• 7 × RCA unsymmetrisch
  • Eingangsspannung: 250 mV effektiv – 9 V effektiv
  • Impedanz: 20 kΩ
• 4 × XLR symmetrisch
  • Eingangsspannung: 500 mV effektiv – 18 V effektiv
  • Impedanz: 5 kΩ
• Eingang 4 für Mehrkanalbetrieb (Surround) konfigurierbar
• Steckplatz für optionales Phonomodul für Moving Magnet / Moving Coil (MM / MC)

Analoge Ausgänge

• 1 × Rekorderausgang
  • Ausgangsspannung: 250 mV effektiv
  • Impedanz: 100 Ω
• 1 × RCA-Vorverstärkerausgang
  • Nennspannung: 1 V effektiv
  • Maximale Spannung: 9,5 V effektiv
  • Impedanz: 50 Ω
• 1 × XLR-Vorverstärkerausgang
  • Nennspannung: 1,45 V effektiv
  • Maximale Spannung: 19,6 V effektiv
  • Impedanz: 50 Ω
• 1 × Kopfhörerausgang
  • Impedanz: 50 Ω
  • Hohe Stromlieferfähigkeit

Signalverarbeitung und Steuerung

• Analoges Signalverarbeitungsmodul
• Triggereingang: +5 bis +20 V für externes Einschalten

Konstruktion und Abschirmung

• Netzteil und Vorverstärkerschaltungen getrennt und abgeschirmt
• Separates Fach für die Audioschaltungen aus 10 bis 15 mm starkem Aluminium
• Siebkapazität: 75000 µF

Stromversorgung und Leistungsaufnahme

• Stromversorgung: 110–120 V / 60 Hz oder 220–240 V / 50 Hz
• Nennleistungsaufnahme: 10 + 60 W
• Leistungsaufnahme im Standby: < 0,5 W

Mitgeliefertes Zubehör

• Fernbedienung F 3001
• Fernbedienungsempfänger E 2000

Abmessungen und Gewicht

• Abmessungen (Höhe × Breite × Tiefe): 17 × 46 × 46 cm
• Gewicht: 28 kg
